Datasheet下载- 型号： 0022280243
- 制造商： Molex
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供0022280243由Molex设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 0022280243价格参考。Molex0022280243封装/规格：未分类， 暂无。您可以下载0022280243参考资料、Datasheet数据手册功能说明书，资料中有0022280243 详细功能的应用电路图电压和使用方法及教程。

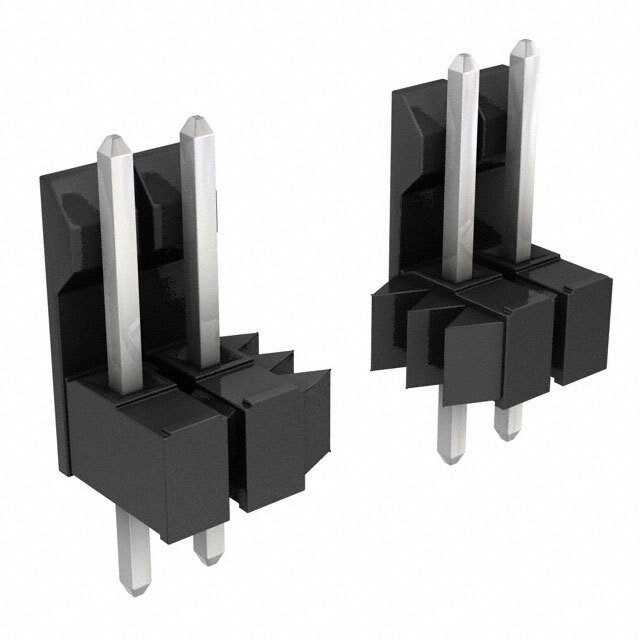

Molex, LLC 的型号 0022280243 是一款矩形连接器中的针座（公插针），属于 Molex 经典的 KK® 2.54mm 间距系列。该连接器广泛应用于需要可靠、紧凑且易于组装的电子连接解决方案的场景。 其典型应用场景包括：消费类电子产品（如家用电器控制板、音响设备）、工业控制设备（如PLC模块、传感器接口）、通信设备（如网络交换机、路由器内部连接）、汽车电子（如车载信息娱乐系统、控制单元）以及电源管理模块等。由于采用2.54mm标准间距设计，兼容常见的PCB布局，便于手工或自动化装配，适合大批量生产。 该型号具备良好的电气性能和机械稳定性，工作温度范围宽，耐插拔性强，适用于对连接可靠性要求较高的环境。常用于印刷电路板（PCB）之间的互连，或作为线对板连接方案，实现信号与电力的有效传输。整体结构坚固，配合Molex配套的插座使用，可确保长期稳定的接触性能。 综上，0022280243适用于多种中低电流、高可靠性的电子设备内部连接场合，是工业与民用电子系统中常见的基础连接元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.molex.com/pdm_docs/stp/22-28-0243_stp.zip |
| 产品目录 | 连接器，互连器件 |
| 描述 | KK 100 HDR FRLK VERT 24POS TIN |
| 产品分类 | 矩形连接器 - 针座，公插针 |
| 品牌 | Molex Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | 0022280243 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | KK® 42227 |
| 其它名称 | 0022-28-0243 |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 通孔 |
| 排数 | 1 |
| 排距 | - |
| 标准包装 | 250 |
| 特性 | - |
| 端接 | 焊接 |
| 紧固类型 | 摩擦锁 |
| 触头类型 | 公形引脚 |
| 触头配接长度 | 0.295"（7.49mm） |
| 触头镀层 | 锡 |
| 触头镀层厚度 | 100µin （2.54µm） |
| 连接器类型 | 接头，无罩，可断开式 |
| 针脚数 | 24 |
| 间距 | 0.100"（2.54mm） |
| 颜色 | 黑 |
