采用瑞芯微RK3288 Cortex-A17四核处理器的HCK-3288H1商显自助终端主板

HCK-3288H1采用瑞芯微RK3288 Cortex-A17四核处理器，支持Android 7.1系统，主频最高达1.8GHz，超强性能。采用Mali-T764 GPU，支持4K、H.265硬解码。多路视频输出和输入，接口丰富，支持多款外设扩展，是您在人机交互、工控项目上的最佳选择。

1.1、产品特点

1）3.5寸标准超薄板型，专为自助终端设计，板载LVDS/HDMIOUT/EDP/MIPI/HDMIIN等多种接口。

2）支持网口，内置PCI-E3G/4G接口.支持移远等多种PCI-E3G/4G模块,支持上网。

3）丰富的扩展接口.6个USB接口(4个插针,2个标准USB口),6个可扩展串口（4个RS232串口，1个TTL串口）,7个GPIO以及ADC接口，可以满足市场上各种外设的要求。

4）高清晰度。最大支持3840x2160的4K解码和各种MIPI、LVDS/eDP/HDMI等接口的LCD显示屏、裁剪屏。

5）支持Android系统定制，提供系统调用接口API参考代码，完美支持客户上层应用APP开发。

6）完美支持红外、光学、电容、电阻、触摸膜等多种主流触摸屏，支持免驱触摸屏的HID配置，无需调试

1.2、适用范围

HCK-3288H1属于商显自助终端主板，普遍适用于：互动广告机、互动数字标牌、智能自助终端、智能零售终端、一体机设备、O2O智能设备、工控主机、机器人设备等。

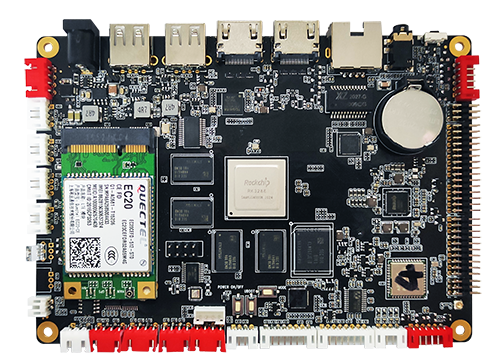

1.3、外观及接口示意图

1.4、硬件参数

行业分类 : 工业电子

开发平台 : Microchip 微芯,Rockchip 瑞芯微

交付形式 : PCBA,整机

性能参数 : 尺寸 : 145*103mm

应用场景 : 互动广告机,互动数字标牌,智能自助终端,一体机设备
