Datasheet下载- 型号： ZVNL120GTA
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供ZVNL120GTA由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 ZVNL120GTA价格参考。Diodes Inc.ZVNL120GTA封装/规格：未分类， 暂无。您可以下载ZVNL120GTA参考资料、Datasheet数据手册功能说明书，资料中有ZVNL120GTA 详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 200V 320MA SOT223MOSFET P-Chnl 200V |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 320 mA |
| Id-连续漏极电流 | 320 mA |
| 品牌 | Diodes Incorporated |
| 产品手册 | |

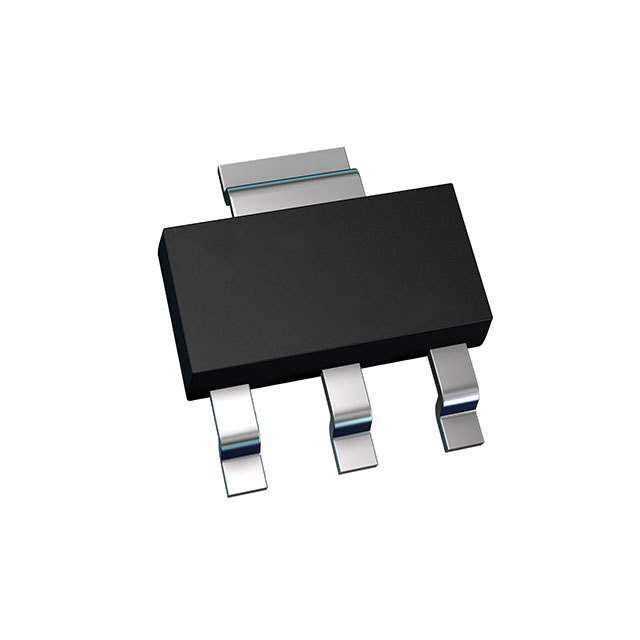

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Diodes Incorporated ZVNL120GTA- |
| 数据手册 | |
| 产品型号 | ZVNL120GTA |
| Pd-PowerDissipation | 2 W |
| Pd-功率耗散 | 2 W |
| RdsOn-Drain-SourceResistance | 10 Ohms |
| RdsOn-漏源导通电阻 | 10 Ohms |
| RoHS指令信息 | http://diodes.com/download/4349 |
| Vds-Drain-SourceBreakdownVoltage | 200 V |
| Vds-漏源极击穿电压 | 200 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| 上升时间 | 8 ns |
| 下降时间 | 12 ns |
| 不同Id时的Vgs(th)（最大值） | 1.5V @ 1mA |
| 不同Vds时的输入电容(Ciss) | 85pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | - |
| 不同 Id、Vgs时的 RdsOn（最大值） | 10 欧姆 @ 250mA，5V |
| 产品目录页面 | |
| 产品种类 | MOSFET |
| 供应商器件封装 | SOT-223 |
| 其它名称 | ZVNL120G |
| 其它图纸 |
|
| 典型关闭延迟时间 | 20 ns |
| 功率-最大值 | 2W |
| 包装 | 剪切带 （CT） |
| 商标 | Diodes Incorporated |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 导通电阻 | 10 Ohms |
| 封装 | Reel |
| 封装/外壳 | TO-261-4，TO-261AA |
| 封装/箱体 | SOT-223-3 |
| 工厂包装数量 | 1000 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 1 |
| 汲极/源极击穿电压 | 200 V |
| 漏极连续电流 | 320 mA |
| 漏源极电压(Vdss) | 200V |
| 电流-连续漏极(Id)（25°C时） | 320mA （Ta） |
| 通道模式 | Enhancement |
| 配置 | Single Dual Drain |
