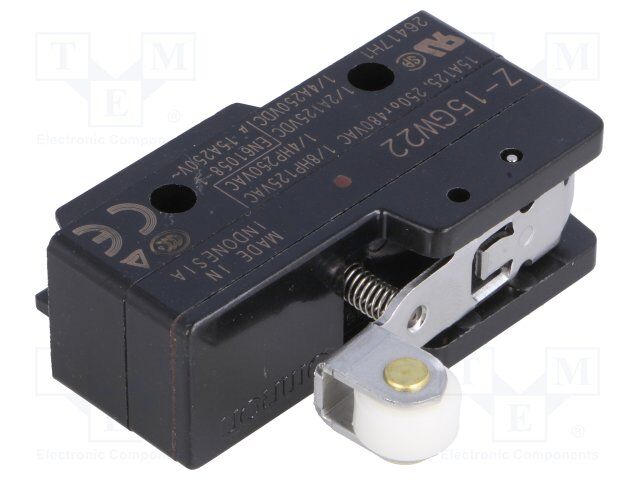

Datasheet下载- 型号： Z-15GW22
- 制造商： Omron Electronics LLC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供Z-15GW22由Omron Electronics LLC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 Z-15GW22价格参考。Omron Electronics LLCZ-15GW22封装/规格：未分类， 暂无。您可以下载Z-15GW22参考资料、Datasheet数据手册功能说明书，资料中有Z-15GW22 详细功能的应用电路图电压和使用方法及教程。
欧姆龙（Omron Automation and Safety）的Z-15GW22是一款快动限位开关，适用于多种工业自动化场景。以下是其主要应用场景及特点： 1. 机械设备定位与检测 - Z-15GW22可用于机械臂、传送带、升降机等设备的位置检测和限位控制。 - 在自动化生产线上，用于检测工件是否到达指定位置，确保流程准确无误。 2. 生产线自动化控制 - 在包装、装配或加工生产线中，该型号可以作为关键的信号反馈装置，监测设备运行状态。 - 例如，在输送带上检测物品是否到达特定点，并触发下一步动作。 3. 电梯与升降设备 - 用于电梯楼层停靠点的检测，确保电梯在正确位置停止。 - 在升降机或起重设备中，用作上下限位保护，防止设备超出安全范围。 4. 机床与数控设备 - 在数控机床中，用于刀具更换、工作台移动等操作的位置检测。 - 提供高精度的行程控制，确保加工过程稳定可靠。 5. 物流与仓储系统 - 在自动仓库中，用于货架取放货品的位置确认。 - 检测输送带上的货物是否到位，避免卡顿或堆积问题。 6. 安全防护 - 在工业设备中，作为安全限位开关使用，防止设备超行程运行。 - 当检测到异常情况时，可及时发出信号，停止设备运行，保障人员和设备安全。 特点总结： - 快动特性：响应速度快，适合需要高灵敏度的应用场合。 - 耐用性强：适合长时间连续工作的工业环境。 - 安装简便：结构紧凑，易于集成到各种设备中。 - 可靠性高：欧姆龙产品以高质量和稳定性著称，适合严苛工况。 总之，Z-15GW22广泛应用于工业自动化领域，能够满足多种位置检测和限位控制需求，是实现高效生产的重要组件之一。
| 参数 | 数值 |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH BASIC SPDT 15A SOLDER基本/快动开关 Short Hinge Roll Solder Term .5mm |
| 产品分类 | 快动，限位开关开关 |
| 品牌 | Omron Automation and Safety |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 基本/快动开关,Omron Automation and Safety Z-15GW22Z |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | |
| 产品型号 | Z-15GW22 |
| 产品种类 | 基本/快动开关 |
| 侵入防护 | IP00 |
| 其它名称 | Z15GW22 |
| 包装 | 散装 |
| 商标 | Omron Automation and Safety |
| 安装 | Panel |
| 安装类型 | 底座安装 |
| 工作位置 | 1.188" （30.2mm） |
| 工作力 | 2 N |
| 工作温度 | -25°C ~ 80°C |
| 工厂包装数量 | 1 |
| 差动行程 | 0.020" （0.5mm） |
| 开关功能 | ON - (OFF), OFF - (ON) |
| 执行器 | Roller Lever |
| 操作力，扭矩 | 160gf |
| 机械寿命 | 10,000,000 次循环 |
| 标准包装 | 1 |
| 特性 | - |
| 电压额定值AC | 250 V |
| 电压额定值DC | 250 V |
| 电气寿命 | 500,000 次循环 |
| 电流额定值 | 15 A |
| 电路 | 单刀双掷 |
| 端子类型 | 焊片 |
| 端接类型 | Solder Pin |
| 系列 | Z |
| 致动器类型 | 按片，滚轴 |
| 触点形式 | SPDT |
| 超行程 | 0.094" （2.4mm） |
| 释放力 | 42gf |
| 零件号别名 | 1569191 Z15GW22NC |
| 预行程 | - |
| 额定电压-AC | 125V |
| 额定电压-DC | 30V |
| 额定电流 | 15A（AC），6A（DC） |
