Datasheet下载- 型号： WFH90L50RJ
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供WFH90L50RJ由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 WFH90L50RJ价格参考。OhmiteWFH90L50RJ封装/规格：未分类， 暂无。您可以下载WFH90L50RJ参考资料、Datasheet数据手册功能说明书，资料中有WFH90L50RJ 详细功能的应用电路图电压和使用方法及教程。
Ohmite WFH90L50RJ 是一款底座安装型线绕功率电阻器，阻值为50Ω，精度±5%（J级），额定功率高达90W（在25°C散热条件下，需配合合适散热器），采用陶瓷芯与不锈钢/镍铬合金绕线结构，具备高稳定性、低电感及优异的脉冲与过载耐受能力。 其典型应用场景包括： - 工业电源系统：用作开关电源、UPS或变频器中的制动电阻或缓冲/泄放电阻，吸收电机再生能量或抑制关断尖峰； - 电机控制与驱动：在直流/交流驱动器中作为动态制动电阻，实现快速停机与能量耗散； - 测试与负载设备：在电子负载、老化测试台或实验室电源中充当可调/固定假负载，提供稳定功率耗散； - 能源与电力系统：用于SVG、STATCOM等无功补偿装置的限流或放电回路，以及储能系统（如电池组）的预充电/均衡电阻； - 轨道交通与重型机械：满足高可靠性要求的牵引系统制动单元或液压控制系统中的功率耗散需求。 该电阻器需通过螺栓牢固安装于导热良好的金属底座（如铝制散热板），并确保足够通风或强制风冷，以维持温升在安全范围内（最高工作温度可达350°C）。不适用于高频AC信号通路（因存在寄生电感），亦不可直接暴露于腐蚀性或高湿环境中。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CHAS MNT 50 OHM 5% 90W |
| 产品分类 | 底座安装电阻器 |
| 品牌 | Ohmite |
| 数据手册 | |

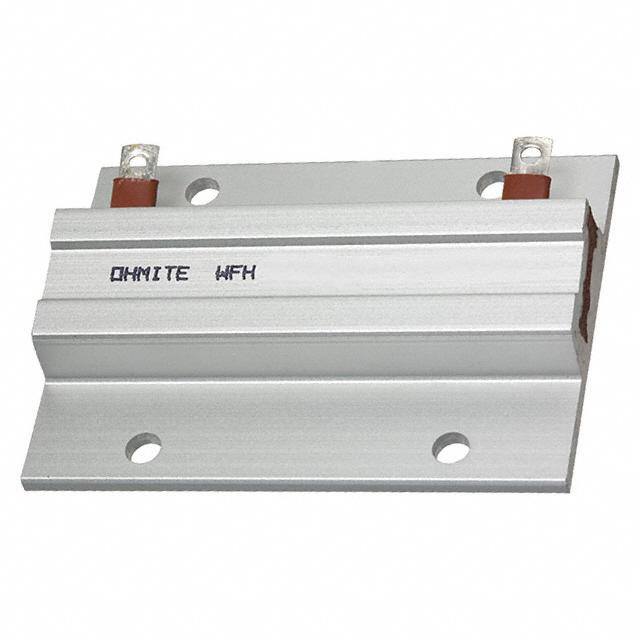

| 产品图片 |
|
| 产品型号 | WFH90L50RJ |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | WFH |
| 产品目录绘图 |
|
| 其它名称 | WFH90L50RK |
| 功率(W) | 90W |
| 包装 | 散装 |
| 大小/尺寸 | 2.756" 长 x 2.008" 宽（70.00mm x 51.00mm） |
| 安装特性 | 法兰 |
| 容差 | ±5% |
| 封装/外壳 | 径向，矩形外壳 |
| 引线形式 | 焊片 |
| 成分 | 绕线 |
| 标准包装 | 1 |
| 涂层，外壳类型 | 铝 |
| 温度系数 | - |
| 特性 | - |
| 电阻(Ω) | 50 |
| 高度 | 0.496"（12.60mm） |
