Datasheet下载- 型号： W3A41A330KAT2A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供W3A41A330KAT2A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 W3A41A330KAT2A价格参考。AVXW3A41A330KAT2A封装/规格：未分类， 暂无。您可以下载W3A41A330KAT2A参考资料、Datasheet数据手册功能说明书，资料中有W3A41A330KAT2A 详细功能的应用电路图电压和使用方法及教程。

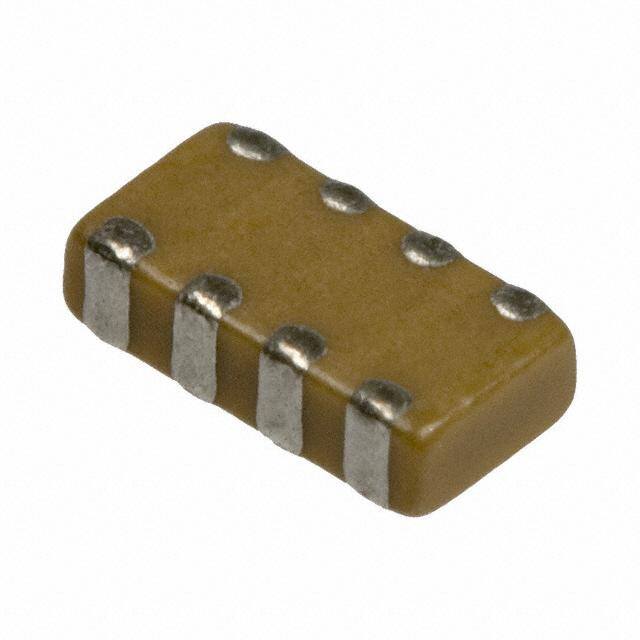

AVX Corporation的W3A41A330KAT2A是一款表面贴装（SMD）陶瓷电容器阵列，属于多层陶瓷电容（MLCC）网络，含4个独立、等值（33 pF ±10%）、高Q值、C0G/NP0温度特性的电容单元，额定电压50 V DC，工作温度范围−55°C 至 +125°C。 其典型应用场景包括： - 高频滤波与去耦：广泛用于射频（RF）模块、Wi-Fi/蓝牙收发器、5G前端电路中，为VDD/VCC引脚提供低感抗高频旁路，抑制电源噪声和开关噪声； - 匹配网络与调谐电路：在天线匹配、巴伦（Balun）外围、SAW/BAW滤波器接口电路中，利用C0G材料的高稳定性实现精准阻抗匹配； - 高速数字接口保护：用于USB 3.x、HDMI、MIPI等差分信号线的ESD防护辅助滤波，配合TVS器件提升信号完整性； - 精密时序电路：适用于振荡器负载电容、PLL环路滤波、ADC/DAC参考电压旁路等对温漂和老化敏感的场景，得益于C0G介质±30 ppm/°C的极低温度系数及优异长期稳定性。 该器件采用0612（1632公制）封装，四端子共地结构优化了高频ESL，适合高密度PCB布局。需注意焊接时遵循JEDEC Reflow Profile（峰值≤260°C），避免热冲击导致微裂纹。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ARRAY 33PF 100V NP0 0612 |
| 产品分类 | 电容器阵列 |
| 品牌 | AVX Corporation |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | W3A41A330KAT2A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IPC |
| 介电材料 | 陶瓷 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.063" 长 x 0.126" 宽（1.60mm x 3.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 0612（1632 公制） |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 电压-额定 | 100V |
| 电容 | 33pF |
| 电容器数 | 4 |
| 电路类型 | 隔离 |
| 高度-安装（最大值） | 0.053"（1.35mm） |
