Datasheet下载- 型号： W2A21A101KAT2A
- 制造商： AVX
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供W2A21A101KAT2A由AVX设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 W2A21A101KAT2A价格参考。AVXW2A21A101KAT2A封装/规格：未分类， 暂无。您可以下载W2A21A101KAT2A参考资料、Datasheet数据手册功能说明书，资料中有W2A21A101KAT2A 详细功能的应用电路图电压和使用方法及教程。
AVX Corporation的W2A21A101KAT2A是一款多层陶瓷电容网络（Capacitor Array），属于8引脚、4通道（4×C）的SMT表面贴装器件，单通道标称容量为100 pF（101表示10×10¹ = 100 pF），容差±10%（K），额定电压50 V DC，采用0504（1.27×1.02 mm）小型化封装。 该器件典型应用于高密度、高频电子系统中需紧凑布局与良好匹配性的去耦、滤波及EMI抑制场景。常见用途包括： - 高速数字电路（如USB 2.0/3.0、HDMI、LVDS接口）中I/O引脚的共模噪声抑制与静电放电（ESD）防护前端滤波； - 微处理器、FPGA、ASIC等芯片电源引脚旁路，为多路信号线提供一致的高频去耦（尤其适用于差分对或并行总线）； - 汽车电子中的信息娱乐系统或ADAS传感器接口，满足AEC-Q200基础可靠性要求（注：需确认具体批次是否通过AEC-Q200认证）； - 便携式设备（智能手机、TWS耳机）中节省PCB面积，替代多个独立MLCC，提升装配效率与电气一致性。 其集成化结构确保各通道容值匹配度高、寄生参数一致，有利于维持信号完整性，特别适合对空间敏感且需多通道协同滤波的应用。使用时建议遵循AVX推荐焊盘设计及回流曲线，避免热应力导致微裂纹。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ARRAY 100PF 100V NP0 0508 |
| 产品分类 | 电容器阵列 |
| 品牌 | AVX Corporation |
| 数据手册 | |

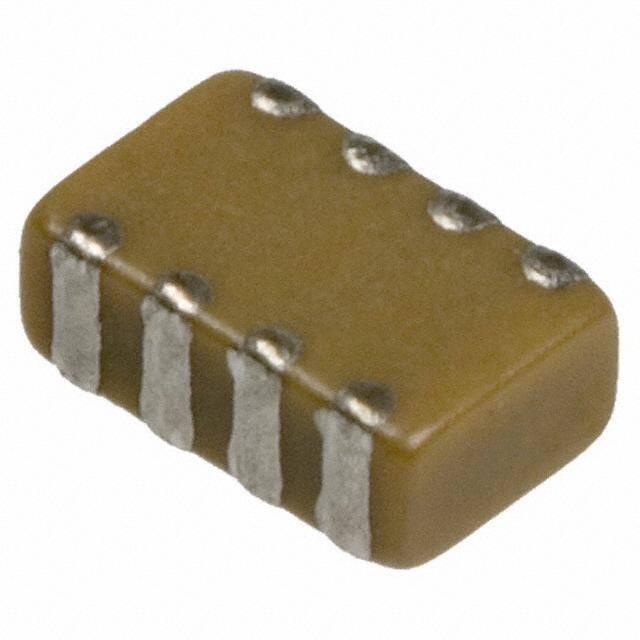

| 产品图片 |
|
| 产品型号 | W2A21A101KAT2A |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | IPC |
| 介电材料 | 陶瓷 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.051" 长x 0.083" 宽（1.30mm x 2.10mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 0508（1220 公制） |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 电压-额定 | 100V |
| 电容 | 100pF |
| 电容器数 | 2 |
| 电路类型 | 隔离 |
| 高度-安装（最大值） | 0.037"（0.94mm） |
