Datasheet下载- 型号： VS-ST380C04C0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST380C04C0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST380C04C0价格参考。VishayVS-ST380C04C0封装/规格：未分类， 暂无。您可以下载VS-ST380C04C0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST380C04C0 详细功能的应用电路图电压和使用方法及教程。
VS-ST380C04C0 是 Vishay Semiconductor Diodes Division 推出的一款高功率单向晶闸管（SCR），额定电压 400V（VDRM/VRRM），通态平均电流 380A（IT(AV)），适用于工业级大电流、高可靠性整流与相位控制场景。其典型应用场景包括： - 中高压直流电源整流：如电镀、电解、充电设备中的三相半控/全控整流桥，利用其高浪涌电流能力（ITSM达5.5kA）应对启动冲击； - 工业电机软启动与调速：配合触发电路实现交流电机的平滑启停及速度调节，适用于泵、压缩机等重载设备； - 固态继电器（SSR）与静态开关：在PLC输出模块、电炉温控系统中作为无触点大功率开关，替代传统接触器，提升寿命与响应速度； - UPS与不间断供电系统：用于输入整流或旁路切换回路，保障关键负载连续供电； - 焊接设备电源控制：在逆变焊机前级整流或可控硅焊机中，精确调节输出能量。 该器件采用TO-240AA（SOT-227B）陶瓷封装，具备优异热传导性与电气隔离性能（绝缘耐压≥2500Vrms），支持强制风冷或水冷散热，适用于环境严苛、长期满载运行的工业现场。需配合专用触发电路（如脉冲变压器或光耦驱动）确保可靠导通，并注意di/dt与dv/dt保护设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 400V 960A E-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?94410 |

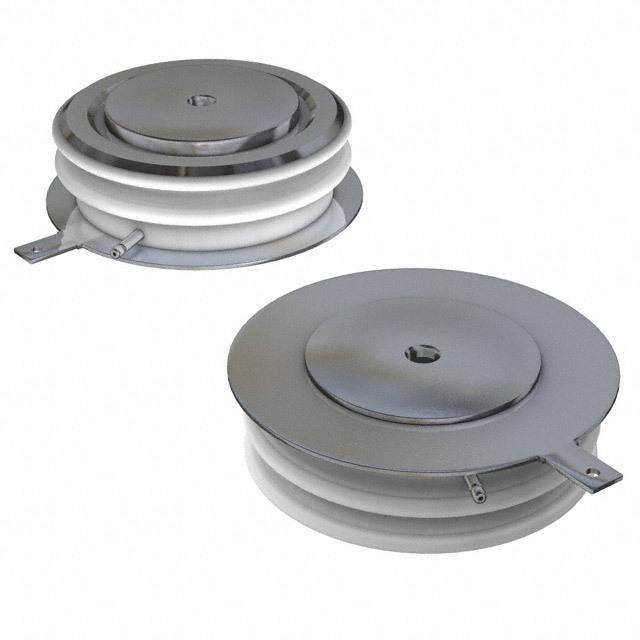

| 产品图片 |
|
| 产品型号 | VS-ST380C04C0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-220AB（E-Puk） |
| 其它名称 | *ST380C04C0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AB，E-PUK |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 12 |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 1.6V |
| 电流-不重复浪涌50、60Hz(Itsm) | 15000A，15700A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 960A |
| 电流-通态(It(RMS))（最大值） | 1900A |
