产品简介：
ICGOO电子元器件商城为您提供VS-ST333S04PFM0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST333S04PFM0价格参考。VishayVS-ST333S04PFM0封装/规格：未分类， 暂无。您可以下载VS-ST333S04PFM0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST333S04PFM0 详细功能的应用电路图电压和使用方法及教程。
VS-ST333S04PFM0 是 Vishay Semiconductor Diodes Division 推出的一款高可靠性、高浪涌电流能力的单向晶闸管（SCR），额定电压为400 V（VDRM/VRRM），通态平均电流IT(AV)为33 A（带散热器，TC=85°C），采用TO-247AC封装。其典型应用场景包括： 1. 工业电机控制：用于三相或单相交流电机的软启动、正反转控制及调速电路中，实现可控整流与相位控制； 2. 电源系统保护：作为过压/过流保护器件，配合触发电路实现快速关断，常见于UPS、开关电源的输入级浪涌抑制； 3. 固态继电器（SSR）核心开关元件：替代机械继电器，提供无触点、长寿命、低噪声的AC负载通断控制（如加热器、照明、电磁阀等）； 4. 电焊设备与感应加热电源：在大电流、高重复dv/dt环境下稳定工作，适用于可控硅整流桥中的主开关单元； 5. 家用及商用电器：如空调压缩机启停控制、洗衣机水阀驱动、微波炉磁控管供电等需精确相位触发的AC功率调节场合。 该器件具备高di/dt（≥100 A/μs）和dv/dt（≥1000 V/μs）耐受能力，内置门极灵敏度优化设计，支持标准脉冲触发，适用于要求高鲁棒性与长期可靠性的中高功率（≤5 kW）AC控制场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 400V 330A TO-118 |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?94377 |

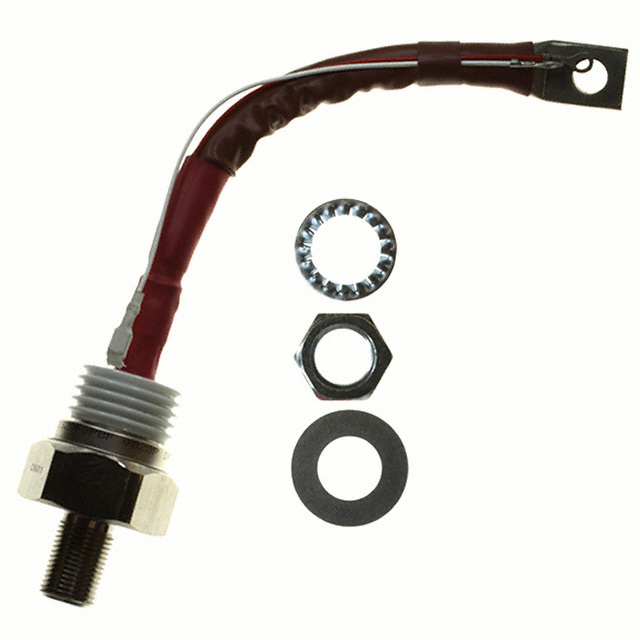

| 产品图片 |
|
| 产品型号 | VS-ST333S04PFM0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-209AE（TO-118） |
| 其它名称 | *ST333S04PFM0 |
| 包装 | 散装 |
| 安装类型 | 底座，接线柱安装 |
| 封装/外壳 | TO-209AE，TO-118-4，接线柱 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 6 |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 1.96V |
| 电流-不重复浪涌50、60Hz(Itsm) | 11000A，11520A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 330A |
| 电流-通态(It(RMS))（最大值） | 518A |
