Datasheet下载- 型号： VS-ST303C10CFJ0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST303C10CFJ0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST303C10CFJ0价格参考。VishayVS-ST303C10CFJ0封装/规格：未分类， 暂无。您可以下载VS-ST303C10CFJ0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST303C10CFJ0 详细功能的应用电路图电压和使用方法及教程。
VS-ST303C10CFJ0 是 Vishay Semiconductor Diodes Division 推出的一款高可靠性、高浪涌电流能力的单向晶闸管（SCR），额定通态平均电流 IT(AV) = 30 A，重复峰值反向电压 VRRM = 1000 V，采用 TO-247AD 封装，具备优异的热性能与dv/dt耐受能力（典型值 ≥ 500 V/μs）。 该器件主要应用于中高功率交流控制场景，典型应用包括： 1. 工业电机软启动器——利用相位控制实现三相异步电机平滑启停，抑制启动冲击电流； 2. 固态继电器（SSR）主开关元件——在PLC输出模块、加热控制系统中替代机械触点，提升寿命与响应速度； 3. 电焊设备电源整流与调节——配合触发电路实现焊接电流精确可控； 4. UPS及不间断电源的旁路/切换电路——在市电与逆变器间安全切换，保障供电连续性； 5. 感应加热与电镀电源——作为AC-DC相控整流桥的主开关，支持大电流、高可靠运行。 其内置门极灵敏度优化设计（IGT ≤ 50 mA）便于与常见驱动IC（如MOC30xx光耦）直接接口，且符合UL/cUL认证，适用于需长期稳定运行的工业环境。注意：实际应用中须严格匹配散热设计（推荐使用≥0.3°C/W散热器）并确保门极触发电路具备足够di/dt和抗干扰能力。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 1000V 620A E-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?94373 |

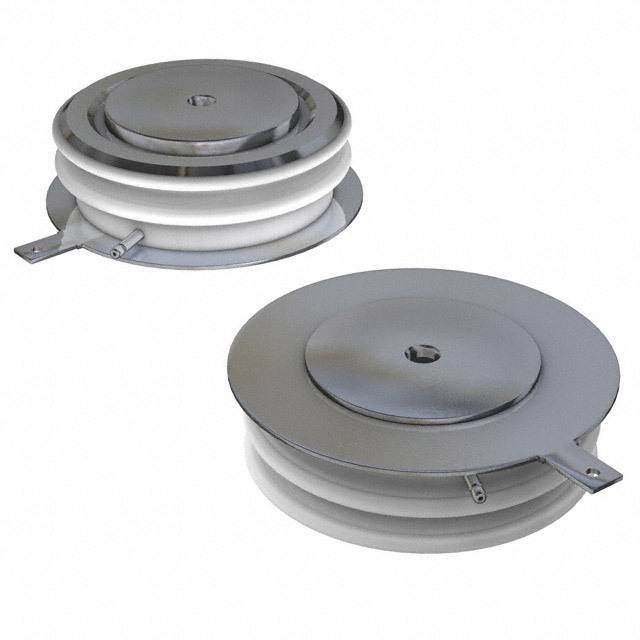

| 产品图片 |
|
| 产品型号 | VS-ST303C10CFJ0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-220AB（E-Puk） |
| 其它名称 | *ST303C10CFJ0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AB，E-PUK |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 12 |
| 电压-断态 | 1000V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 2.16V |
| 电流-不重复浪涌50、60Hz(Itsm) | 7950A，8320A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 620A |
| 电流-通态(It(RMS))（最大值） | 1180A |
