Datasheet下载- 型号： VS-ST300C04L0
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST300C04L0由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST300C04L0价格参考。VishayVS-ST300C04L0封装/规格：未分类， 暂无。您可以下载VS-ST300C04L0参考资料、Datasheet数据手册功能说明书，资料中有VS-ST300C04L0 详细功能的应用电路图电压和使用方法及教程。
VS-ST300C04L0 是 Vishay Semiconductor Diodes Division 推出的一款高功率、高电压单向晶闸管（SCR），额定参数为：通态平均电流 IT(AV) = 300 A，重复峰值反向电压 VRRM = 400 V，适用于工业级大电流可控整流与开关应用。 典型应用场景包括： 1. 中频感应加热电源：作为主整流桥臂或逆变桥的换流器件，用于金属熔炼、热处理设备； 2. 直流电机励磁与调速系统：在大功率直流电机可控硅励磁柜中实现平滑调节励磁电流； 3. 电镀/电解电源：在大电流（数百安培级）、低电压（6–24 V）整流系统中提供稳定可控的直流输出； 4. 固态继电器（SSR）与软启动器：用于三相交流电机的可控软起动，抑制启动冲击电流； 5. UPS及应急电源中的静态开关：配合门极触发电路实现主备电源快速切换。 该器件采用TO-240AA（即“Stud Mount”螺栓式封装），具备优异的热传导性能与浪涌电流承受能力（ITSM ≥ 4000 A），适合强制风冷或水冷散热设计。其高di/dt和dv/dt耐受性保障了在感性负载下可靠换流，广泛应用于严苛工业环境（如冶金、电化学、电力电子变换装置）。需配合专用触发电路（如脉冲变压器或光耦隔离驱动）确保精确导通控制。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 400V 560A B-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

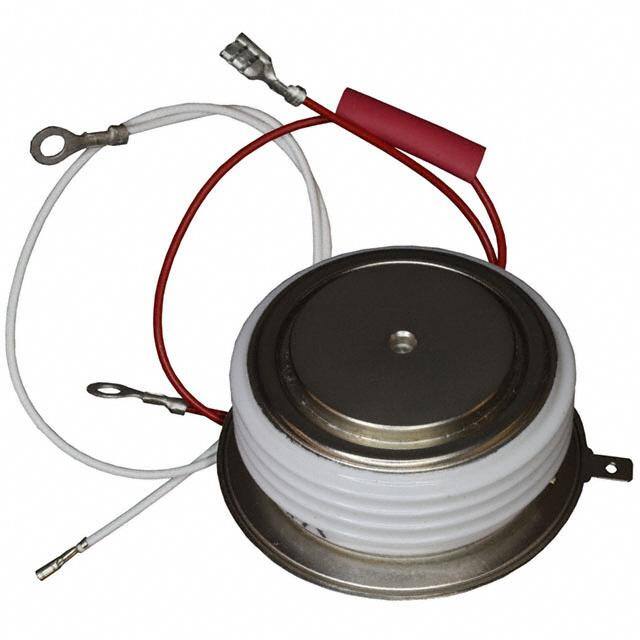

| 产品图片 |
|
| 产品型号 | VS-ST300C04L0 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | TO-200AC，B-PUK |
| 其它名称 | *ST300C04L0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AC，B-PUK |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 3 |
| 电压-断态 | 400V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 2.18V |
| 电流-不重复浪涌50、60Hz(Itsm) | 8000A，8380A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 50mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 560A |
| 电流-通态(It(RMS))（最大值） | 1115A |
