Datasheet下载- 型号： VS-ST1000C14K1
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-ST1000C14K1由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-ST1000C14K1价格参考。VishayVS-ST1000C14K1封装/规格：未分类， 暂无。您可以下载VS-ST1000C14K1参考资料、Datasheet数据手册功能说明书，资料中有VS-ST1000C14K1 详细功能的应用电路图电压和使用方法及教程。
VS-ST1000C14K1 是 Vishay Semiconductor Diodes Division 推出的一款高功率、高压单向晶闸管（SCR），额定通态电流 IT(RMS) 为1000 A，重复峰值反向电压 VRRM 高达1400 V，具备快速关断能力与优异的dv/dt和di/dt耐受性。其典型应用场景包括： - 工业中频/高频感应加热电源：作为主整流或逆变桥臂开关元件，用于金属熔炼、热处理等大功率加热系统； - 大功率直流电机调速与软启动装置：在轧钢、矿山提升机等重载传动系统中实现可控整流与能量调节； - 高压直流输电（HVDC）辅助控制回路及无功补偿设备（如STATCOM、SVC）：用于晶闸管投切电容器（TSC）或相控电抗器（TCR）模块； - 大容量不间断电源（UPS）和静态转换开关（STS）：承担主电路通断与故障隔离功能； - 电焊机（特别是可控硅整流式弧焊电源）：实现焊接电流精确相位控制与稳定输出。 该器件采用陶瓷外壳、螺栓式封装（TO-240AA），具备高绝缘强度、优良散热性能及长期运行可靠性，适用于严苛工业环境（如高温、高湿、强电磁干扰场合）。需配合专用触发电路、RC缓冲网络及强制风冷/水冷散热系统使用，以确保安全与寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | SCR PHASE CONT 1400V 1470A K-PUK |
| 产品分类 | SCR - 单个 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

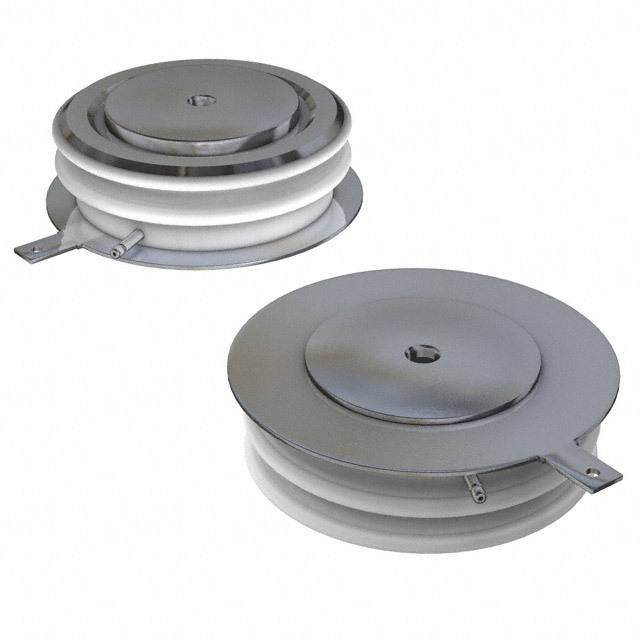

| 产品图片 |
|
| 产品型号 | VS-ST1000C14K1 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| SCR类型 | 标准恢复型 |
| 产品系列 | - |
| 供应商器件封装 | A-24（K-Puk） |
| 其它名称 | *ST1000C14K0 |
| 包装 | 散装 |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-200AC，K-PUK，A-24 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 2 |
| 电压-断态 | 1400V |
| 电压-栅极触发(Vgt)（最大值） | 3V |
| 电压-通态(Vtm)（最大值） | 1.8V |
| 电流-不重复浪涌50、60Hz(Itsm) | 20A，21.2A |
| 电流-保持(Ih)（最大值） | 600mA |
| 电流-断态（最大值） | 100mA |
| 电流-栅极触发(Igt)（最大值） | 200mA |
| 电流-通态(It(AV))（最大值） | 1473A |
| 电流-通态(It(RMS))（最大值） | 2913A |
