Datasheet下载- 型号： VS-8TQ060PBF
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-8TQ060PBF由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-8TQ060PBF价格参考。VishayVS-8TQ060PBF封装/规格：未分类， 暂无。您可以下载VS-8TQ060PBF参考资料、Datasheet数据手册功能说明书，资料中有VS-8TQ060PBF 详细功能的应用电路图电压和使用方法及教程。
VS-8TQ060PBF是Vishay Semiconductor Diodes Division推出的超快软恢复肖特基整流二极管（采用TO-220AC封装），额定参数为60V反向电压、8A平均整流电流，具备低正向压降（典型值约0.53V@8A）和极低反向恢复电荷（Qrr ≈ 15nC），无反向恢复峰值电流（软恢复特性）。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于AC/DC适配器、PC电源、服务器电源等高频（≥100kHz）拓扑中，显著降低导通损耗与开关损耗，提升效率。 ✅ DC-DC转换器：尤其适用于同步整流受限或需简化设计的低压大电流输出端（如12V/5V/3.3V轨），替代传统快恢复二极管，减少发热。 ✅ 工业电源与LED驱动电源：在高可靠性要求的照明驱动、PLC电源模块中，提供稳定、低噪声整流，软恢复特性可抑制EMI。 ✅ 通信设备电源：如基站电源、光模块供电单元，满足高功率密度与热管理需求。 该器件不适用于高压（>60V）或工频（50/60Hz）整流场景，且需注意散热设计（TO-220AC需配合适当散热片）。其无反向恢复尖峰的特性，也利于降低MOSFET同步整流的驱动应力，常作为优化方案中的关键续流/整流元件。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE SCHOTTKY 60V 8A TO220AC肖特基二极管与整流器 8.0 Amp 60 Volt |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Vishay SemiconductorsVishay Semiconductor Diodes Division |
| 产品手册 | |

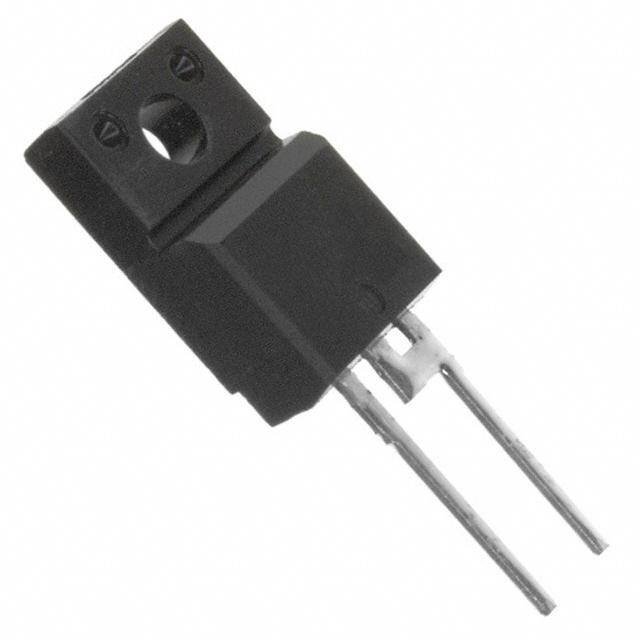

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,肖特基二极管与整流器,Vishay Semiconductors VS-8TQ060PBF- |
| 数据手册 | |
| 产品型号 | VS-8TQ060PBFVS-8TQ060PBF |
| 不同If时的电压-正向(Vf) | 720mV @ 8A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 550µA @ 60V |
| 二极管类型 | 肖特基 |
| 产品 | Schottky Rectifiers |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 肖特基二极管与整流器 |
| 供应商器件封装 | TO-220AC |
| 其它名称 | *8TQ060PBF |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 商标 | Vishay Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-2 |
| 封装/箱体 | TO-220-2 |
| 峰值反向电压 | 80 V |
| 工作温度-结 | -55°C ~ 175°C |
| 工作温度范围 | - 55 C to + 175 C |
| 工厂包装数量 | 1000 |
| 技术 | Silicon |
| 最大反向漏泄电流 | 550 uA |
| 最大工作温度 | + 175 C |
| 最大浪涌电流 | 850 A |
| 最小工作温度 | - 55 C |
| 标准包装 | 50 |
| 正向电压下降 | 0.88 V at 16 A |
| 正向连续电流 | 8 A |
| 热阻 | 0.5°C/W Cs |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io) | 8A |
| 系列 | VS-8TQ...PbF Series, VS-8TQ...-N3 Series |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
| 配置 | Single |
