Datasheet下载- 型号： VS-16CTU04-N3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VS-16CTU04-N3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VS-16CTU04-N3价格参考。VishayVS-16CTU04-N3封装/规格：未分类， 暂无。您可以下载VS-16CTU04-N3参考资料、Datasheet数据手册功能说明书，资料中有VS-16CTU04-N3 详细功能的应用电路图电压和使用方法及教程。
VS-16CTU04-N3 是 Vishay Semiconductor Diodes Division 推出的一款双共阴极肖特基整流器阵列（2×2 A，40 V），采用 TO-220AB 封装，具备低正向压降（典型值仅 0.52 V @ 8 A）、高效率、无反向恢复损耗及优良热性能等特点。其典型应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于 PC/服务器ATX电源、工业电源及通信电源的DC-DC同步整流或低压大电流输出端，提升转换效率并降低温升； 2. DC-DC 转换器：适用于12 V/5 V/3.3 V等多路低压供电模块，尤其适合高密度设计中需紧凑封装与低功耗的场合； 3. LED 驱动电源：在恒流LED驱动电路中作续流或整流元件，减少发热，延长灯具寿命； 4. 电池充电管理：用于多节锂电或铅酸电池充电器的防反接与整流保护； 5. 汽车电子辅助电源：符合AEC-Q101部分可靠性要求（需确认具体批次认证），适用于车载信息娱乐系统、ADAS模块等12 V输入的次级供电电路。 该器件不适用于高压或高频谐振拓扑（如LLC主开关管），亦非快恢复二极管，故不推荐用于PFC前端或逆变器桥臂。选型时需注意散热设计（TO-220需配散热器）及PCB铜箔面积以保障持续8 A电流能力。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FRED 8A 400V TO-220AB |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | |

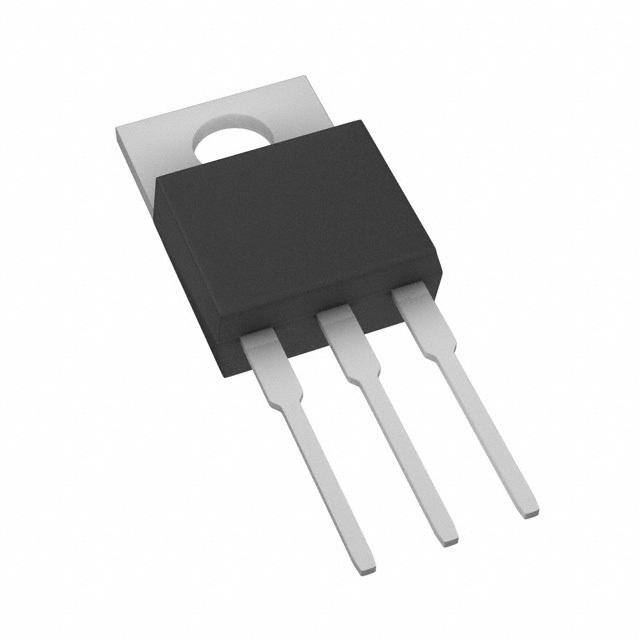

| 产品图片 |
|
| 产品型号 | VS-16CTU04-N3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | FRED Pt™ |
| 不同If时的电压-正向(Vf) | 1.3V @ 8A |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 400V |
| 二极管类型 | 标准 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 供应商器件封装 | TO-220AB |
| 其它名称 | VS-16CTU04-N3GI |
| 其它图纸 |
|
| 包装 | 管件 |
| 反向恢复时间(trr) | 43ns |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 400V |
| 电流-平均整流(Io)（每二极管） | 8A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
