Datasheet下载- 型号： VM7JB180R
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VM7JB180R由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VM7JB180R价格参考。STACKPOLE ELECTRONICS INC.VM7JB180R封装/规格：未分类， 暂无。您可以下载VM7JB180R参考资料、Datasheet数据手册功能说明书，资料中有VM7JB180R 详细功能的应用电路图电压和使用方法及教程。
VM7JB180R 是 Stackpole Electronics Inc 推出的一款通孔式（THT）线绕功率电阻器，阻值为180Ω，额定功率 typically 为7W（具体需以最新 datasheet 为准），采用陶瓷骨架与耐高温漆包线绕制，具备优异的脉冲负载能力、低电感特性和良好的长期稳定性。 其典型应用场景包括： - 工业电源与开关电源（SMPS）中的缓冲/吸收电路：用于抑制开关管关断时产生的电压尖峰（如RCD钳位网络中的R元件）； - 电机控制与驱动系统：作为制动电阻或启动限流电阻，承受短时大电流冲击； - 照明电子（如HID镇流器、LED恒流驱动）：在预热、限流或反馈采样回路中提供高可靠性阻性负载； - 测试与测量设备：用作假负载、校准电阻或功率耗散单元，要求阻值稳定、温漂小（TCR通常±20 ppm/°C）； - 医疗及安防设备电源模块：满足UL/CSA认证要求，适用于对安全性和寿命要求较高的场合。 该器件采用轴向引线封装，可直接插装于PCB并经波峰焊固定，散热依赖PCB铜箔及自然对流，建议留足间距并考虑降额使用（如75%额定功率）。注意其非精密型定位，不推荐用于高精度分压或信号调理等场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES CERM WW 7W 180 OHM 5% VERT |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

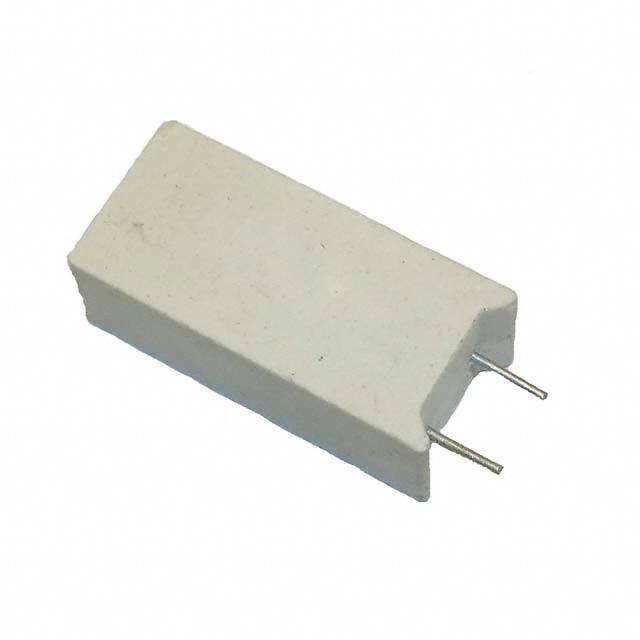

| 产品图片 |
|
| 产品型号 | VM7JB180R |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | VM |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25975 |
| 供应商器件封装 | - |
| 其它名称 | VM 7 180 5% B |
| 功率(W) | 7W |
| 包装 | 散装 |
| 大小/尺寸 | 0.512" 长 x 0.374" 宽（13.00mm x 9.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 径向 |
| 成分 | 绕线 |
| 标准包装 | 1,000 |
| 温度系数 | ±300ppm/°C |
| 特性 | 耐燃 |
| 电阻(Ω) | 180 |
| 端子数 | 2 |
| 高度 | 1.594" （40.50mm） |
