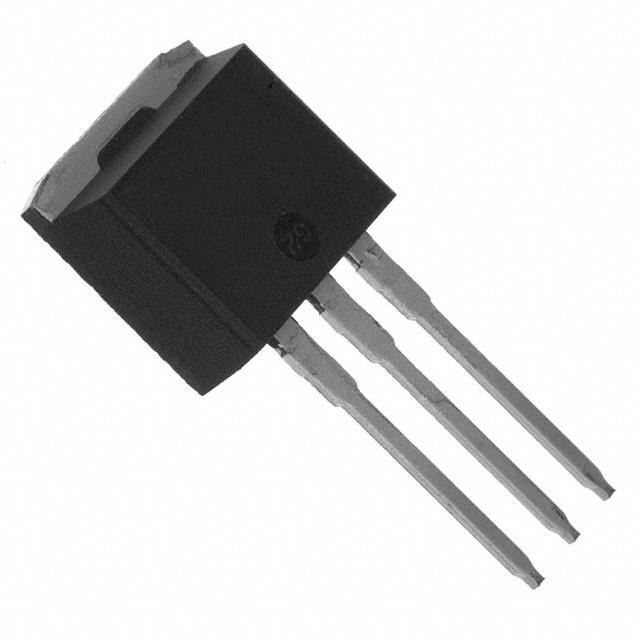

图片仅供参考

详细数据请看参考数据手册

型号： VI30120SG-E3/4W
制造商： Vishay
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供VI30120SG-E3/4W由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VI30120SG-E3/4W价格参考。VishayVI30120SG-E3/4W封装/规格：未分类，暂无。您可以下载VI30120SG-E3/4W参考资料、Datasheet数据手册功能说明书，资料中有VI30120SG-E3/4W 详细功能的应用电路图电压和使用方法及教程。

VI30120SG-E3/4W 是 Vishay Semiconductor Diodes Division 推出的一款高性能肖特基势垒整流器（Schottky Rectifier），采用 TO-220AC 封装，额定参数为 120V 反向电压（VRRM）、30A 平均正向整流电流（IF(AV)），低正向压降（典型值约 0.72V @ 30A），具备快速开关特性与低反向恢复损耗。

其主要应用场景包括：
✅ 开关电源（SMPS）主输出整流：广泛用于服务器电源、通信电源、工业电源等中高功率（200–600W级）DC/DC 或 AC/DC 模块的次级同步整流替代方案，提升效率并降低温升。
✅ DC-DC 转换器：在大电流、低压输出（如 3.3V/5V/12V）的降压（Buck）拓扑中用作续流二极管，凭借低 VF 减少导通损耗。
✅ 太阳能逆变器与储能系统：适用于光伏组串式逆变器的辅助电源或电池管理单元（BMS）中的高效整流环节。
✅ 工业电机驱动与UPS：在功率因数校正（PFC）后级或逆变桥臂钳位/续流回路中提供可靠、高频整流能力。

该器件具有增强的雪崩耐受能力（EAS）、符合 AEC-Q101（部分批次），支持自动插件（通孔）装配；E3/4W 标识表明其符合 Vishay 的绿色环保标准（无卤、无铅兼容）。需注意散热设计——建议配合足够面积的铜箔或散热片使用，以确保长期可靠性。

产品参数图文手册常见问题

参数	数值
产品目录	分立半导体产品
描述	DIODE SCHOTTKY 120V 30A TO262AA
产品分类	单二极管/整流器
品牌	Vishay Semiconductor Diodes Division
数据手册	点击此处下载产品Datasheet 点击此处下载产品Datasheet
产品图片
产品型号	VI30120SG-E3/4W
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	TMBS®
不同If时的电压-正向(Vf)	1.28V @ 30A
不同 Vr、F时的电容	-
不同 Vr时的电流-反向漏电流	500µA @ 120V
二极管类型	肖特基
供应商器件封装	TO-262AA
包装	管件
反向恢复时间(trr)	-
安装类型	通孔
封装/外壳	TO-262-3，长引线，I²Pak，TO-262AA
工作温度-结	-40°C ~ 150°C
标准包装	50
电压-DC反向(Vr)（最大值）	120V
电流-平均整流(Io)	30A
速度	快速恢复 =< 500 ns，> 200mA（Io）
