Datasheet下载- 型号： VI20150C-E3/4W
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供VI20150C-E3/4W由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 VI20150C-E3/4W价格参考。VishayVI20150C-E3/4W封装/规格：未分类， 暂无。您可以下载VI20150C-E3/4W参考资料、Datasheet数据手册功能说明书，资料中有VI20150C-E3/4W 详细功能的应用电路图电压和使用方法及教程。
VI20150C-E3/4W 是 Vishay Intertechnologies 推出的一款双共阴极肖特基整流器阵列（Dual Common-Cathode Schottky Rectifier Array），采用 TO-263（D²PAK）表面贴装封装，额定参数为20A、150V，具备低正向压降（典型值约0.82V @ 10A）、高开关效率及优异的热性能。 其典型应用场景包括： ✅ 开关电源（SMPS）次级整流：广泛用于通信设备、服务器电源、工业电源等中高功率AC-DC或DC-DC转换器中，作为同步整流替代方案或高效输出整流单元； ✅ DC-DC模块与POL（Point-of-Load）电源：适用于12V/48V输入转5V/3.3V/1V等低压大电流场景，利用其低VF减少导通损耗，提升能效； ✅ 光伏逆变器与储能系统：在MPPT电路或电池充放电路径中承担高频整流与反向阻断功能； ✅ 汽车电子：符合AEC-Q101可靠性标准（注：需确认具体批次是否通过车规认证；该型号部分版本支持工业/严苛环境应用），可用于车载充电机（OBC）、DC-DC变换器等； ✅ LED驱动电源与工业电机驱动：在高频PWM调光或H桥续流路径中提供快速响应与低功耗整流。 该器件集成双管共阴结构，节省PCB面积并简化布局，配合TO-263封装实现良好散热，适合高密度、高可靠性要求的应用。使用时需注意PCB铜箔散热设计及峰值反向电压裕量（建议留≥20%余量）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 150V 10A TO262AA |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | Vishay Semiconductor Diodes Division |
| 数据手册 | http://www.vishay.com/doc?89046点击此处下载产品Datasheet |

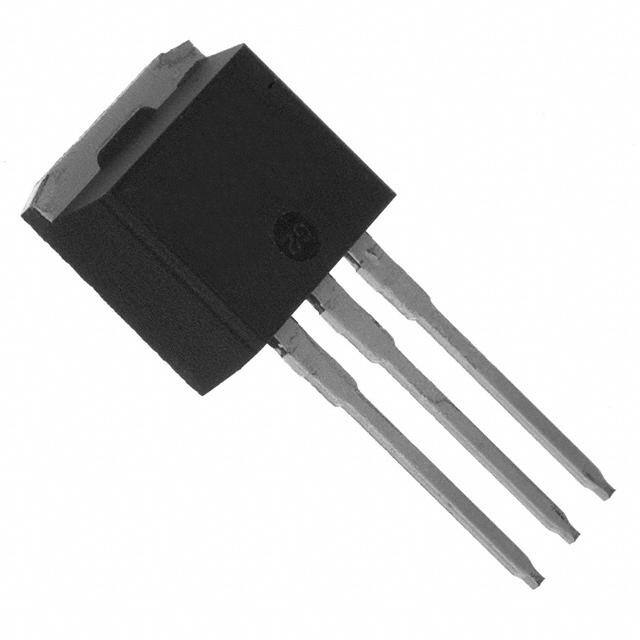

| 产品图片 | |
| 产品型号 | VI20150C-E3/4W |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TMBS® |
| 不同If时的电压-正向(Vf) | 1.2V @ 10A |
| 不同 Vr时的电流-反向漏电流 | 150µA @ 150V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 供应商器件封装 | TO-262AA |
| 包装 | 管件 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-262-3，长引线，I²Pak，TO-262AA |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 150V |
| 电流-平均整流(Io)（每二极管） | 10A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
