Datasheet下载- 型号： TPSMB15A
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供TPSMB15A由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 TPSMB15A价格参考。LittelfuseTPSMB15A封装/规格：未分类， 暂无。您可以下载TPSMB15A参考资料、Datasheet数据手册功能说明书，资料中有TPSMB15A 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 TPSMB15A 是一款瞬态电压抑制二极管（TVS），属于TVS二极管类别，主要用于电路的过压保护。该器件额定击穿电压为15V，采用SMC（DO-214AB）封装，具有响应速度快、箝位性能好、可靠性高等特点。 TPSMB15A广泛应用于各类电子设备中，用于防护因静电放电（ESD）、电感负载切换、雷击感应或电源波动等引起的瞬态过电压。典型应用场景包括：消费类电子产品（如智能手机、平板电脑、家用电器）、工业控制设备、通信接口（如RS-232、USB、以太网端口）、电源模块以及汽车电子系统中的辅助电路保护。 由于其高能量吸收能力和紧凑的表面贴装设计，TPSMB15A适用于空间受限但对可靠性要求较高的电路板布局，尤其适合需要防止电压尖峰损坏敏感元器件的场合。在使用中，它通常并联在被保护线路与地之间，当出现瞬态高压时迅速导通，将多余能量泄放到地，从而保护后级电路安全稳定运行。
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | TVS DIODE 12.8VWM 21.2VC SMB AEQTVS 二极管 - 瞬态电压抑制器 15V 600W 5% DO214AA |
| 产品分类 | TVS - 二极管分离式半导体 |
| 品牌 | Littelfuse |
| 产品手册 | |

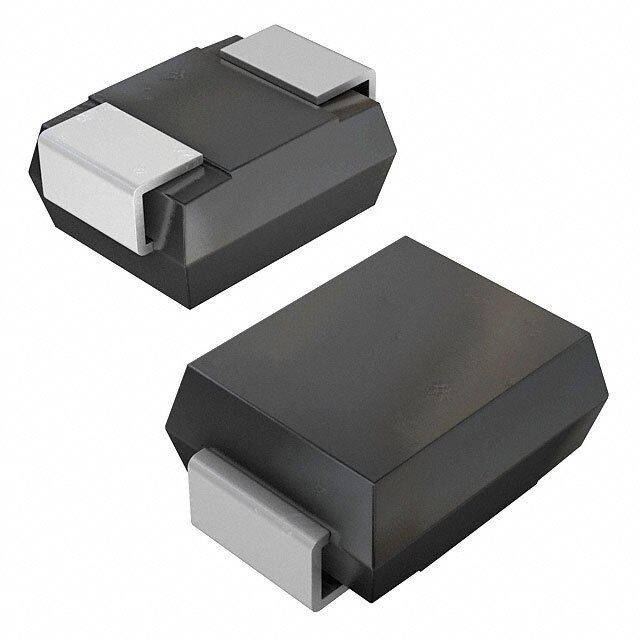

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,TVS二极管,TVS 二极管 - 瞬态电压抑制器,Littelfuse TPSMB15ATPSMB |
| 数据手册 | |
| 产品型号 | TPSMB15A |
| 不同频率时的电容 | - |
| 产品种类 | TVS 二极管 - 瞬态电压抑制器 |
| 供应商器件封装 | DO-214AA （SMBJ） |
| 其它名称 | F6306DKR |
| 击穿电压 | 15 V |
| 功率-峰值脉冲 | 600W |
| 包装 | Digi-Reel® |
| 单向通道 | 1 |
| 双向通道 | - |
| 商标 | Littelfuse |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | DO-214AA，SMB |
| 封装/箱体 | DO-214AA |
| 尺寸 | 3.94 mm W x 5.59 mm L x 2.44 mm H |
| 峰值浪涌电流 | 100 A |
| 峰值脉冲功率耗散 | 600 W |
| 工作温度 | -55°C ~ 150°C |
| 工作电压 | 12.8 V |
| 工厂包装数量 | 3000 |
| 应用 | 通用 |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 65 C |
| 极性 | Unidirectional |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/tpsmb-series/52383 |
| 电压-击穿（最小值） | 14.3V |
| 电压-反向关态（典型值） | 12.8V |
| 电压-箝位（最大值）@Ipp | 21.2V |
| 电流-峰值脉冲(10/1000µs) | 28.8A |
| 电源线路保护 | 无 |
| 端接类型 | SMD/SMT |
| 类型 | 齐纳 |
| 系列 | TPSMB |
| 钳位电压 | 21.2 V |
