Datasheet下载- 型号： TFL0816-22N
- 制造商： SUSUMU INTERNATIONAL
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供TFL0816-22N由SUSUMU INTERNATIONAL设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 TFL0816-22N价格参考。SUSUMU INTERNATIONALTFL0816-22N封装/规格：未分类， 暂无。您可以下载TFL0816-22N参考资料、Datasheet数据手册功能说明书，资料中有TFL0816-22N 详细功能的应用电路图电压和使用方法及教程。

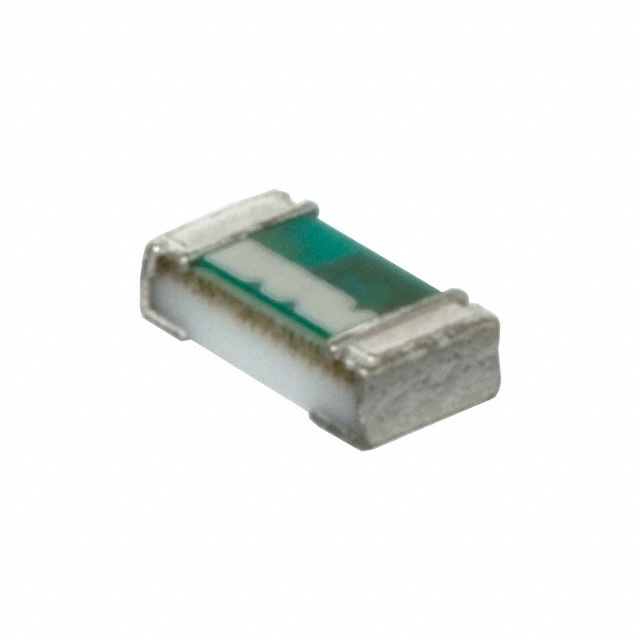

Susumu TFL0816-22N 是一款小型化、高可靠性贴片固定电感器（电感值为22 nH，公差通常±5%，封装尺寸约0.8×1.6 mm），属于高频绕线型电感。其主要应用场景集中在高频信号处理与射频（RF）电路中，典型用途包括： 1. 智能手机与无线通信模块：用于Wi-Fi（2.4 GHz/5 GHz）、蓝牙、LTE/5G射频前端的匹配网络、谐振回路及EMI滤波，满足小尺寸和高Q值需求； 2. 射频功率放大器（PA）输出匹配：在PA输出端实现阻抗匹配，提升功率传输效率与带外抑制性能； 3. 天线调谐与开关电路：配合天线调谐IC（ATM）动态优化天线阻抗，增强多频段收发性能； 4. 高频DC-DC转换器的噪声抑制：在PMIC或射频电源路径中作为高频去耦/滤波电感，抑制开关噪声对敏感模拟/RF电路的干扰； 5. 物联网（IoT）与可穿戴设备：凭借超小尺寸与低直流电阻（DCR），适用于空间受限且对功耗敏感的微型终端。 该器件工作频率可达数GHz，具有良好的温度稳定性与抗跌落性能，符合RoHS与AEC-Q200（部分批次）标准，适用于消费电子及工业级应用。需注意PCB布局时应避免邻近大电流走线，并确保焊盘设计符合厂商推荐规范以保障高频性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 1.5 欧姆最大 |
| 描述 | INDUCTOR 22NH +/-2% 0603 |
| 产品分类 | 固定值电感器 |
| 品牌 | Susumu |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | TFL0816-22N |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | TFL |
| 不同频率时的Q值 | 15 @ 300MHz |
| 产品目录绘图 |
|
| 供应商器件封装 | 0603（1608 Metric） |
| 其它名称 | 408-1041-6 |
| 包装 | Digi-Reel® |
| 大小/尺寸 | 0.063" 长 x 0.031" 宽（1.60mm x 0.80mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±2% |
| 封装/外壳 | 0603（1608 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 10 |
| 电感 | 22nH |
| 电流-饱和值 | - |
| 类型 | 薄膜 |
| 频率-测试 | 200MHz |
| 频率-自谐振 | 2GHz |
| 额定电流 | 250mA |
| 高度-安装（最大值） | 0.022"（0.55mm） |
