Datasheet下载- 型号： T101MHABE
- 制造商： C&K Components
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供T101MHABE由C&K Components设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 T101MHABE价格参考。C&K ComponentsT101MHABE封装/规格：未分类， 暂无。您可以下载T101MHABE参考资料、Datasheet数据手册功能说明书，资料中有T101MHABE 详细功能的应用电路图电压和使用方法及教程。

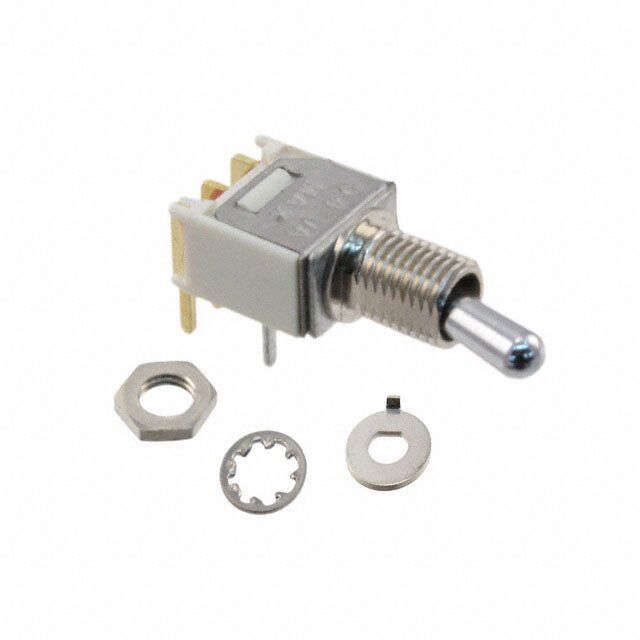

C&K Components的T101MHABE是一款微型单极双掷（SPDT）拨动开关，采用直角PCB安装、带防尘盖设计，额定电流100mA/12VDC，机械寿命达10,000次。其紧凑尺寸（约8.5×4.3×6.5mm）、低功耗特性和IP54级防尘防水能力，使其适用于对空间、可靠性及环境适应性有要求的嵌入式控制场景。典型应用包括：工业手持终端（如条码扫描器、便携式数据采集器）的电源或模式切换；医疗设备（如便携式监护仪、输液泵）中的安全启停或参数设置开关；测试测量仪器（万用表、信号发生器）的功能档位选择；以及消费类电子（高端耳机放大器、音频DAC前端）的输入源切换或静音控制。该型号不适用于高电流主回路控制，主要承担低功率逻辑信号通断与状态配置功能，常配合LED指示灯使用以增强人机交互反馈。
| 参数 | 数值 |
| 3D型号 | http://media.digikey.com/pdf/3D%20Models/C&K/t1xxmha_110311.zip点击此处下载产品Datasheet |
| 产品目录 | 开关机电产品 |
| 描述 | SWITCH TOGGLE SPDT 0.4VA 20V拨动开关 ON None ON SPDT 20VAC 20VDC 0.4W |
| 产品分类 | 拨动开关开关 |
| 品牌 | C&K Components |
| 产品手册 | http://www.ck-components.com/14429/ttoggle_31aug10.pdf/ |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 拨动开关,C&K Components T101MHABET |
| mouser_ship_limit | 该产品可能需要其他文件才能进口到中国。 |
| 数据手册 | http://www.ck-components.com/index.php?module=media&action=Display&cmpref=14429&lang=en&width=&height=&format=&alt= |
| 产品型号 | T101MHABE |
| PCN组件/产地 | |
| PCN设计/规格 | |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=30457 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 拨动开关 |
| 侵入防护 | - |
| 其它名称 | *T101MHABE |
| 功率额定值 | 0.4 VA |
| 包装 | 散装 |
| 商标 | C&K Components |
| 安装类型 | 面板安装，直角 |
| 安装风格 | Through Hole |
| 工作温度 | -30°C ~ 85°C |
| 工厂包装数量 | 1 |
| 开关功能 | 开-开 |
| 执行器 | Paddle |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 环氧树脂密封端子 |
| 电压额定值AC | 20 V |
| 电压额定值DC | 20 V |
| 电气寿命 | 60,000 次循环 |
| 电路 | 单刀双掷 |
| 相关产品 | /product-detail/zh/464900201/CKN10315-ND/2499569/product-detail/zh/465200202/CKN10314-ND/2499568/product-detail/zh/465000201/CKN10313-ND/2499543/product-detail/zh/298D01201/CKN9414-ND/1788326 |
| 端子密封 | Sealed |
| 端子类型 | PC 引脚 |
| 端接类型 | Solder Pin |
| 系列 | T |
| 致动器材料 | 黄铜，镀铬 |
| 致动器类型 | 标准圆形 |
| 致动器长度 | 5.33mm |
| 衬套大小 | 10-48 |
| 衬套螺纹 | 10-48 |
| 触点形式 | SPDT |
| 触点电镀 | Gold |
| 面板开口尺寸 | 圆形 - 4.95mm 直径 |
| 额定电压-AC | 20V |
| 额定电压-DC | 20V |
| 额定电流 | 0.4VA（AC/DC） |
