Datasheet下载- 型号： SY100E151JZ
- 制造商： Micrel
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SY100E151JZ由Micrel设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SY100E151JZ价格参考。MicrelSY100E151JZ封装/规格：未分类， 暂无。您可以下载SY100E151JZ参考资料、Datasheet数据手册功能说明书，资料中有SY100E151JZ 详细功能的应用电路图电压和使用方法及教程。
SY100E151JZ 是 Microchip Technology（原收购了Micrel）推出的一款超高速ECL（发射极耦合逻辑）双D型触发器，工作于−4.5 V至−5.5 V负电源，典型传播延迟低至0.6 ns，支持高达3 GHz的时钟频率。其主要应用场景集中在高性能、低抖动、高时序精度的模拟与数字混合系统中： - 高速通信设备：用于光纤收发器、SONET/SDH、10G以太网等系统的时钟数据恢复（CDR）、数据采样与同步寄存、相位对齐； - 测试测量仪器：在高速示波器、误码率测试仪（BERT）中实现精确边沿采样、触发同步及信号重建； - 雷达与宽带射频系统：作为高速ADC/DAC接口的时序控制单元，或用于脉冲编码、T/R开关时序管理； - FPGA/CPLD高速互连：在FPGA与专用ASIC之间提供低偏斜、低抖动的数据锁存与电平转换（需配合ECL电平匹配电路）； - 军事与航天电子：因具备优异的抗噪声性、温度稳定性（工业级−40°C至+85°C）及高可靠性，适用于雷达信号处理、星载数据链路等严苛环境。 需注意：该器件为ECL电平，不可直接与CMOS/TTL接口兼容，设计中需配套终端电阻（通常50 Ω接地）及电平转换电路。目前已逐步被更集成、更低功耗的SiGe或高速LVDS方案替代，但在部分遗留高性能系统或特定时序关键路径中仍有应用价值。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 28PLCC |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Micrel Inc |
| 数据手册 | |

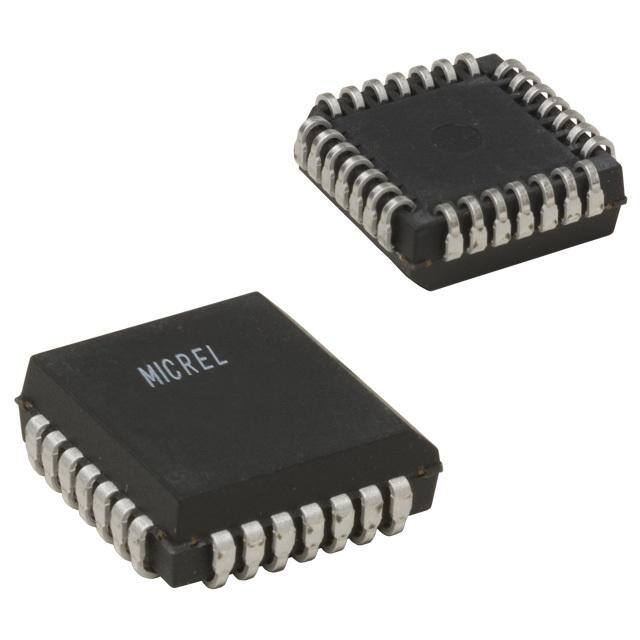

| 产品图片 |
|
| 产品型号 | SY100E151JZ |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 100E |
| 不同V、最大CL时的最大传播延迟 | - |
| 产品目录页面 | |
| 元件数 | 1 |
| 其它名称 | 576-3555-5 |
| 功能 | 主复位 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-LCC（J 形引线） |
| 工作温度 | 0°C ~ 85°C |
| 标准包装 | 38 |
| 每元件位数 | 6 |
| 电压-电源 | -4.2 V ~ -5.46 V |
| 电流-输出高，低 | - |
| 电流-静态 | 78mA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | - |
| 输出类型 | 差分 |
| 频率-时钟 | 1.4GHz |
