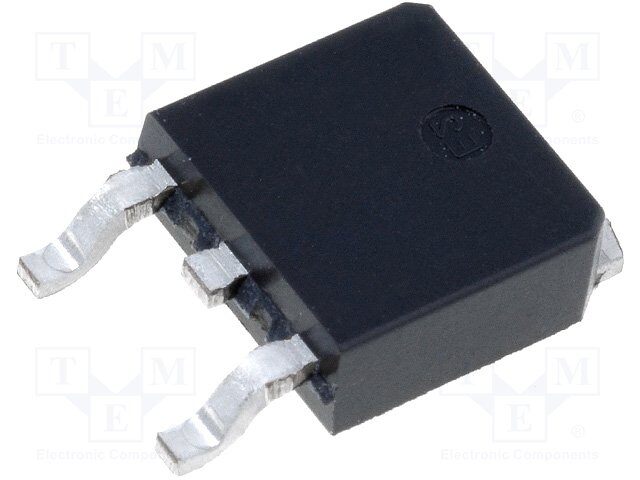

图片仅供参考
详细数据请看参考数据手册
- 型号： STD3LN62K3
- 制造商： STMicroelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
STD3LN62K3产品简介：
ICGOO电子元器件商城为您提供STD3LN62K3由STMicroelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供STD3LN62K3价格参考以及STMicroelectronicsSTD3LN62K3封装/规格参数等产品信息。 你可以下载STD3LN62K3参考资料、Datasheet数据手册功能说明书， 资料中有STD3LN62K3详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | MOSFET N-CH 620V 2.5A DPAKMOSFET N-Ch 620V 2.5 Ohm SuperMESH3 3 Ohm RDS |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 2.5 A |
| Id-连续漏极电流 | 2.5 A |
| 品牌 | STMicroelectronics |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,STMicroelectronics STD3LN62K3SuperMESH3™ |
| 数据手册 | |
| 产品型号 | STD3LN62K3 |
| Pd-PowerDissipation | 45 W |
| Pd-功率耗散 | 45 W |
| Qg-GateCharge | 17 nC |
| Qg-栅极电荷 | 17 nC |
| RdsOn-Drain-SourceResistance | 2.5 Ohms |
| RdsOn-漏源导通电阻 | 2.5 Ohms |
| Vds-Drain-SourceBreakdownVoltage | 620 V |
| Vds-漏源极击穿电压 | 620 V |
| Vgs-Gate-SourceBreakdownVoltage | 30 V |
| Vgs-栅源极击穿电压 | 30 V |
| Vgsth-Gate-SourceThresholdVoltage | 3.75 V |
| Vgsth-栅源极阈值电压 | 3.75 V |
| 上升时间 | 7 ns |
| 下降时间 | 27 ns |
| 不同Id时的Vgs(th)（最大值） | 4.5V @ 50µA |
| 不同Vds时的输入电容(Ciss) | 386pF @ 50V |
| 不同Vgs时的栅极电荷(Qg) | 17nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 3 欧姆 @ 1.25A，10V |
| 产品种类 | MOSFET |
| 供应商器件封装 | DPAK-3 |
| 其它名称 | 497-11213-1 |
| 其它有关文件 | http://www.st.com/web/catalog/sense_power/FM100/CL824/SC1167/PF251175?referrer=70071840 |
| 功率-最大值 | 45W |
| 包装 | 剪切带 （CT） |
| 商标 | STMicroelectronics |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | TO-252-3，DPak（2 引线+接片），SC-63 |
| 封装/箱体 | DPAK-2 |
| 工厂包装数量 | 2500 |
| 晶体管极性 | N-Channel |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 620V |
| 电流-连续漏极(Id)（25°C时） | 2.5A （Tc） |
| 系列 | STD3LN62K3 |
