ICGOO在线商城 > SPW52N50C3

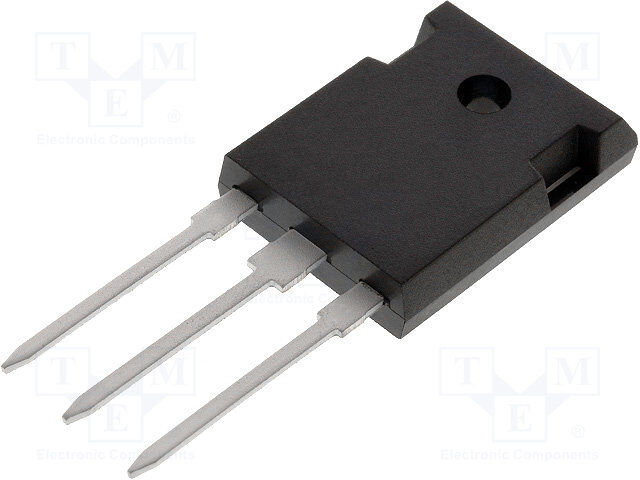

图片仅供参考
详细数据请看参考数据手册
- 型号： SPW52N50C3
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SPW52N50C3产品简介：
ICGOO电子元器件商城为您提供SPW52N50C3由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SPW52N50C3价格参考以及InfineonSPW52N50C3封装/规格参数等产品信息。 你可以下载SPW52N50C3参考资料、Datasheet数据手册功能说明书， 资料中有SPW52N50C3详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 560V 52A TO-247MOSFET COOL MOS N-CH 560V 52A |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 52 A |
| Id-连续漏极电流 | 52 A |
| 品牌 | Infineon Technologies |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Infineon Technologies SPW52N50C3CoolMOS™ |
| 数据手册 | http://www.infineon.com/dgdl/SPW52N50C3_Rev.2.5.pdf?folderId=db3a304412b407950112b408e8c90004&fileId=db3a304412b407950112b42d227d4812 |
| 产品型号 | SPW52N50C3 |
| Pd-PowerDissipation | 417 W |
| Pd-功率耗散 | 417 W |
| RdsOn-Drain-SourceResistance | 70 mOhms |
| RdsOn-漏源导通电阻 | 70 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 560 V |
| Vds-漏源极击穿电压 | 560 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 20 V |
| Vgs-栅源极击穿电压 | 20 V |
| 上升时间 | 30 ns |
| 下降时间 | 10 ns |
| 不同Id时的Vgs(th)（最大值） | 3.9V @ 2.7mA |
| 不同Vds时的输入电容(Ciss) | 6800pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 290nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 70 毫欧 @ 30A，10V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25318 |
| 产品目录页面 | |
| 产品种类 | MOSFET |
| 供应商器件封装 | PG-TO247-3 |
| 其它名称 | SP000014626 |
| 典型关闭延迟时间 | 120 ns |
| 功率-最大值 | 417W |
| 包装 | 管件 |
| 商标 | Infineon Technologies |
| 商标名 | CoolMOS |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-247-3 |
| 封装/箱体 | TO-247-3 |
| 工厂包装数量 | 240 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 240 |
| 漏源极电压(Vdss) | 560V |
| 电流-连续漏极(Id)（25°C时） | 52A （Tc） |
| 系列 | SPW52N50 |
| 通道模式 | Enhancement |
| 配置 | Single |
| 零件号别名 | SP000014626 SPW52N50C3FKSA1 |
