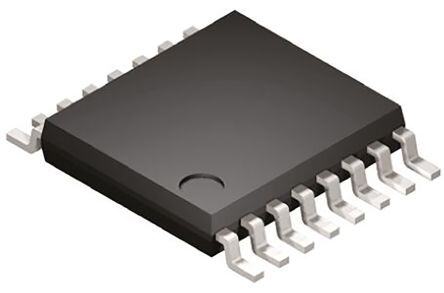

图片仅供参考
详细数据请看参考数据手册
- 型号： SN74HC193PW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74HC193PW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74HC193PW价格参考。Texas InstrumentsSN74HC193PW封装/规格：未分类， 暂无。您可以下载SN74HC193PW参考资料、Datasheet数据手册功能说明书，资料中有SN74HC193PW 详细功能的应用电路图电压和使用方法及教程。
SN74HC193PW 是德州仪器（Texas Instruments）推出的双电源、高速CMOS 4位同步可预置二进制加/减计数器，属于逻辑-计数器/除法器类器件。其典型应用场景包括： 1. 数字时序控制：用于工业控制、自动化设备中的步进控制、周期计数或状态机计数，支持双向计数（加/减），便于实现往返、往返限位等逻辑。 2. 频率分频与波形生成：配合外部时钟和预置值，可构成可编程分频器（如N分频），常用于信号发生器、PWM占空比调节或LED呼吸灯等脉冲宽度调制电路。 3. 数字钟表与计时系统：作为秒/分/时计数模块（需外接译码显示驱动），支持异步清零、同步预置及并行加载，便于初始化与校准。 4. 编码器接口与位置计数：连接旋转编码器，对正交信号进行四倍频计数，实现电机转角或位移的精确累加/递减。 5. 教学与实验开发：广泛应用于高校数字电路实验平台，帮助学生理解同步时序逻辑、计数器级联、模值扩展（多片级联实现8位或更高位计数）等核心概念。 该器件工作电压2–6V，兼容TTL电平，低功耗、高噪声容限，适用于中低速（最高约25MHz@4.5V）但对可靠性与稳定性要求较高的嵌入式数字系统。注意：其无内置译码功能，需外接7段译码器（如74HC4511）驱动数码管。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC COUNTER 4BIT SYNC U/D 16TSSOP计数器 IC 4-Bit Sync Up/Down |
| 产品分类 | 逻辑 -计数器，除法器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 计数器 IC,Texas Instruments SN74HC193PW74HC |
| 数据手册 | |
| 产品型号 | SN74HC193PW |
| 产品种类 | 计数器 IC |
| 位数 | 4 bit |
| 供应商器件封装 | 16-TSSOP |
| 元件数 | 1 |
| 其它名称 | 296-33925-5 |
| 包装 | 管件 |
| 单位重量 | 62 mg |
| 商标 | Texas Instruments |
| 复位 | 异步 |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 定时 | 同步 |
| 封装 | Tube |
| 封装/外壳 | 16-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-16 |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工作电源电压 | 2 V to 6 V |
| 工厂包装数量 | 90 |
| 方向 | 上，下 |
| 标准包装 | 90 |
| 每元件位数 | 4 |
| 电压-电源 | 2 V ~ 6 V |
| 系列 | SN74HC193 |
| 触发器类型 | 正边沿 |
| 计数器类型 | Binary |
| 计数速率 | 24MHZ |
| 计数顺序 | Up/Down |
| 逻辑类型 | 二进制计数器 |
| 逻辑系列 | HC |
