Datasheet下载- 型号： SN74HC109NSRE4
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74HC109NSRE4由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74HC109NSRE4价格参考。Texas InstrumentsSN74HC109NSRE4封装/规格：未分类， 暂无。您可以下载SN74HC109NSRE4参考资料、Datasheet数据手册功能说明书，资料中有SN74HC109NSRE4 详细功能的应用电路图电压和使用方法及教程。
SN74HC109NSRE4 是德州仪器（Texas Instruments）推出的双路正沿触发JK触发器（带异步置位/复位），采用宽体SOIC-16封装（NSR后缀），E4为TI内部环保与包装规范代码。其典型应用场景包括： - 数字时序控制：在工业控制、仪器仪表中实现状态记忆、分频（如2分频）、脉冲整形及同步计数器设计； - 通信接口逻辑：用于UART、SPI等接口的握手信号同步，消除亚稳态，提升数据采样可靠性； - 简易状态机构建：配合组合逻辑，搭建有限状态机（FSM），适用于LED流水灯控制、电机换向逻辑、简易协议解析等嵌入式外围电路； - 电平转换与信号锁存：在5V CMOS系统中，利用其高噪声容限（≥3.5V）和低功耗特性，实现关键控制信号的边沿锁存与跨时钟域同步； - 教育与原型开发：因功能清晰、抗干扰强、兼容TTL电平，广泛用于高校数字电路实验及FPGA/CPLD外围扩展板设计。 注意：该器件工作电压为2V–6V，推荐5V供电；不适用于高速（>30MHz）或高精度时序场景，替代方案可考虑74HC74（D触发器）或更高速系列（如74AHC）。实际应用中需外接去耦电容并合理布局布线以保障稳定性。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC JK TYPE POS TRG DUAL 16SO触发器 Dual Pos-Edge-Trig J-K Flip-Flop |
| 产品分类 | 逻辑 - 触发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | http://www.ti.com/lit/gpn/sn74hc109 |

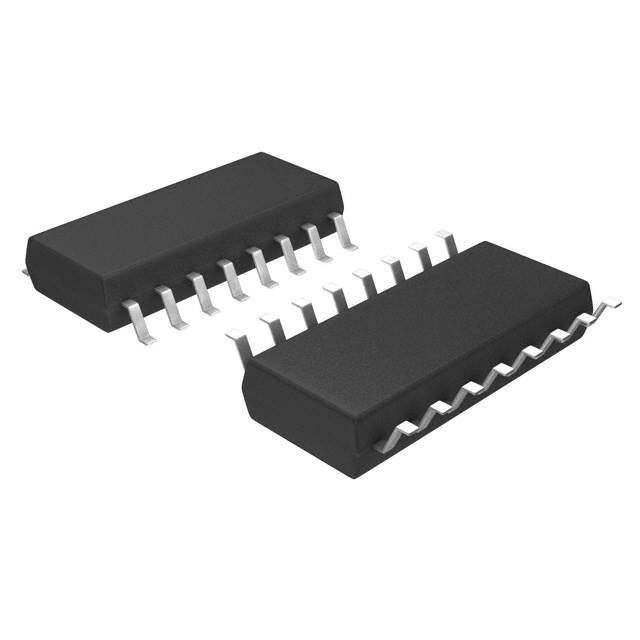

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,触发器,Texas Instruments SN74HC109NSRE474HC |
| 数据手册 | |
| 产品型号 | SN74HC109NSRE4 |
| 不同V、最大CL时的最大传播延迟 | 30ns @ 6V，50pF |
| 产品种类 | 触发器 |
| 传播延迟时间 | 175 ns |
| 低电平输出电流 | 4 mA |
| 元件数 | 2 |
| 功能 | 设置（预设）和复位 |
| 包装 | 带卷 （TR） |
| 单位重量 | 200.700 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 16-SOIC（0.209"，5.30mm 宽） |
| 封装/箱体 | SOP-16 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 2000 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Inverting/Non-Inverting |
| 标准包装 | 2,000 |
| 每元件位数 | 1 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 5.2mA，5.2mA |
| 电流-静态 | 4µA |
| 电源电压-最大 | 6 V |
| 电源电压-最小 | 2 V |
| 电路数量 | 2 |
| 类型 | JK 型 |
| 系列 | SN74HC109 |
| 触发器类型 | 正边沿 |
| 输入电容 | 3pF |
| 输入类型 | CMOS |
| 输入线路数量 | 2 |
| 输出类型 | CMOS |
| 输出线路数量 | 3 |
| 逻辑类型 | J-K Flip-Flop |
| 逻辑系列 | HC |
| 频率-时钟 | 60MHz |
| 高电平输出电流 | - 4 mA |
