ICGOO在线商城 > SN74AUC1G240DCKR
Datasheet下载- 型号： SN74AUC1G240DCKR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SN74AUC1G240DCKR产品简介：
ICGOO电子元器件商城为您提供SN74AUC1G240DCKR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SN74AUC1G240DCKR价格参考以及Texas InstrumentsSN74AUC1G240DCKR封装/规格参数等产品信息。 你可以下载SN74AUC1G240DCKR参考资料、Datasheet数据手册功能说明书， 资料中有SN74AUC1G240DCKR详细功能的应用电路图电压和使用方法及教程。
SN74AUC1G240DCKR 是德州仪器（Texas Instruments）推出的一款超低电压、单路反相三态缓冲器/线路驱动器，属于逻辑器件中的缓冲器与驱动器类别。其典型应用场景包括： - 便携式与电池供电设备：支持1.2V–1.8V宽电源电压（标称1.2V），静态电流极低（ICC < 10 µA），适用于智能手机、可穿戴设备、IoT传感器节点等对功耗敏感的系统。 - 电平转换与信号隔离：在混合电压系统中（如1.2V MCU与1.8V外设间），可实现方向可控的单向电平适配，配合三态输出（OE控制）便于总线共享或信号隔离。 - 高速数据路径驱动：具有2.5ns典型传播延迟（VCC=1.2V）、高驱动能力（±8mA），适用于高速时钟缓冲、地址/数据总线驱动、FPGA/CPLD I/O扩展等场景。 - 空间受限设计：采用超小型SC70-5（DCK）封装（约2.0×1.25mm），适合高密度PCB布局，常见于微型模块、嵌入式主板及精密仪器前端接口电路。 - 噪声敏感环境：内置输入施密特触发器（部分版本可选，但本型号为标准CMOS输入；实际应用中常搭配滤波设计），配合低开关噪声特性，适用于工业传感接口或通信模块的信号调理环节。 综上，该器件主要面向低功耗、小尺寸、中速数字接口需求，是现代超便携电子系统中关键的信号调理与总线驱动元件。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC INVERTER 1-INPUT SC70-5缓冲器和线路驱动器 Tri-State Gate |
| 产品分类 | |
| 品牌 | Texas Instruments |
| 产品手册 | |

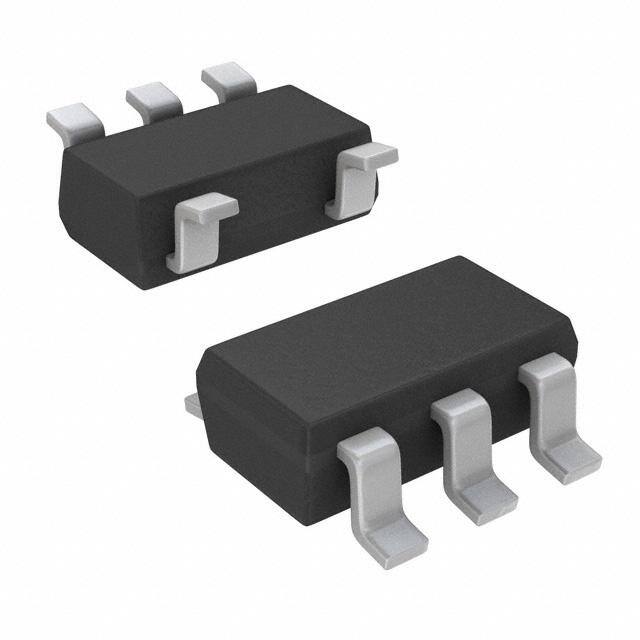

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,Texas Instruments SN74AUC1G240DCKR74AUC |
| 数据手册 | |
| 产品型号 | SN74AUC1G240DCKR |
| 产品目录页面 | |
| 产品种类 | 缓冲器和线路驱动器 |
| 传播延迟时间 | 2.5 ns at 1.8 V, 1.7 ns at 2.5 V |
| 低电平输出电流 | 9 mA |
| 供应商器件封装 | SC-70-5 |
| 元件数 | 1 |
| 其它名称 | 296-12662-1 |
| 包装 | 剪切带 （CT） |
| 单位重量 | 2.500 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 6-TSSOP（5 引线），SC-88A，SOT-353 |
| 封装/箱体 | SC-70-5 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 3000 |
| 最大工作温度 | + 80 C |
| 最小工作温度 | - 45 C |
| 极性 | Inverting |
| 标准包装 | 1 |
| 每元件位数 | 1 |
| 每芯片的通道数量 | 1 |
| 电压-电源 | 0.8 V ~ 2.7 V |
| 电流-输出高，低 | 9mA，9mA |
| 电源电压-最大 | 2.7 V |
| 电源电压-最小 | 0.8 V |
| 系列 | SN74AUC1G240 |
| 输入线路数量 | 1 |
| 输出类型 | 3-State |
| 输出线路数量 | 1 |
| 逻辑类型 | 缓冲器/线路驱动器， 反相 |
| 逻辑系列 | AUC |
| 高电平输出电流 | - 9 mA |
