Datasheet下载- 型号： SN74ALS38BN
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ALS38BN由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ALS38BN价格参考。Texas InstrumentsSN74ALS38BN封装/规格：未分类， 暂无。您可以下载SN74ALS38BN参考资料、Datasheet数据手册功能说明书，资料中有SN74ALS38BN 详细功能的应用电路图电压和使用方法及教程。
SN74ALS38BN 是德州仪器（Texas Instruments）推出的双极型ALS（Advanced Low-Power Schottky）系列逻辑器件，属于“逻辑 - 栅极和逆变器”类别，具体为双路2输入NAND门（带开漏输出）。其典型应用场景包括： - 电平转换与总线驱动：因具备开漏（Open-Drain）输出，可实现线与（Wired-AND）功能，常用于I²C总线、中断信号汇总、多设备共享中断线等场景，配合上拉电阻适配不同电压电平（如5V系统中驱动其他逻辑或LED）。 - 驱动外部负载：开漏结构允许直接驱动LED、继电器、小功率MOSFET栅极等电流型负载（灌电流能力达24mA），无需额外驱动电路。 - 数字系统接口隔离：在老式工业控制、测试设备或嵌入式系统中，用作信号整形、噪声抑制或总线仲裁逻辑（如多个控制器共享同一应答线）。 - 兼容TTL电平的混合逻辑设计：作为ALS系列成员，兼具较高速度（t_pd ≈ 11ns）与较低功耗，适用于对速度与功耗有平衡要求的5V TTL兼容系统，常见于90年代至2000年代初的通信模块、仪器仪表及工控主板。 需注意：该型号已停产（NRND），现多用于维修替换或遗留系统维护，新设计建议选用TI的74LVC系列等现代替代品。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE NAND 4CH 2-INP 14-DIP逻辑门 Quad 2-input pos-NAND buffers |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

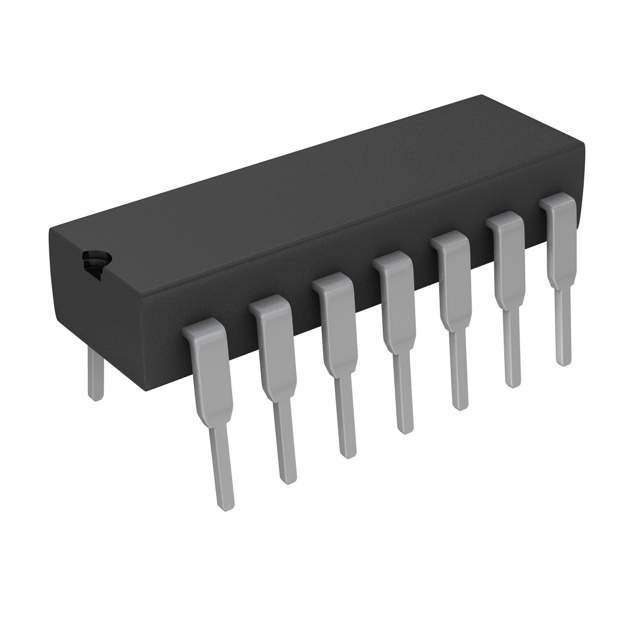

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,Texas Instruments SN74ALS38BN74ALS |
| 数据手册 | http://www.ti.com/lit/pdf/sdas196b |
| 产品型号 | SN74ALS38BN |
| 不同V、最大CL时的最大传播延迟 | 33ns @ 5V，50pF |
| 产品 | NAND |
| 产品种类 | 逻辑门 |
| 传播延迟时间 | 33 ns |
| 低电平输出电流 | 0 mA |
| 供应商器件封装 | 14-PDIP |
| 其它名称 | 296-5060-5 |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 14-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-14 |
| 工作温度 | 0°C ~ 70°C |
| 工作温度范围 | 0 C to + 70 C |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 70 C |
| 最小工作温度 | 0 C |
| 栅极数量 | 4 Gate |
| 标准包装 | 25 |
| 特性 | 开路集电极 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | -，24mA |
| 电流-静态（最大值） | - |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路数 | 4 |
| 系列 | SN74ALS38B |
| 输入/输出线数量 | 2 / 1 |
| 输入数 | 2 |
| 输入线路数量 | 2 |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.8V |
| 逻辑电平-高 | 2V |
| 逻辑类型 | 与非门 |
| 逻辑系列 | ALS |
| 高电平输出电流 | - 24 mA |
