Datasheet下载- 型号： SN74AHC138RGYR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SN74AHC138RGYR产品简介：
ICGOO电子元器件商城为您提供SN74AHC138RGYR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SN74AHC138RGYR价格参考以及Texas InstrumentsSN74AHC138RGYR封装/规格参数等产品信息。 你可以下载SN74AHC138RGYR参考资料、Datasheet数据手册功能说明书， 资料中有SN74AHC138RGYR详细功能的应用电路图电压和使用方法及教程。
SN74AHC138RGYR 是德州仪器（Texas Instruments）推出的高速CMOS 3线-8线译码器/解复用器，采用16引脚QFN封装（RGYR）。其典型应用场景包括： • 地址译码：在微控制器、FPGA或DSP系统中，对3位地址信号进行译码，选择8个外设（如存储器芯片、I/O端口、传感器模块）中的一个，实现片选（CS）控制。 • 数据路由与解复用：将单路输入数据根据A0–A2地址选择，定向输出至8个通道之一（Y0–Y7低电平有效），常用于多通道LED驱动、数码管位选、继电器阵列控制等。 • 逻辑控制与状态选择：配合使能端（G1高有效，G2A/G2B低有效），可级联扩展为更大规模译码器（如1-of-32），适用于工业PLC模块、测试设备的信号路径切换。 • 电源管理与唤醒控制：利用其低静态电流（ICC ≈ 0.1 µA @ VCC=5V）和宽工作电压范围（2V–5.5V），适用于电池供电设备中按需激活子系统的使能逻辑。 该器件具备AHC系列优势：高速（tPD ≈ 7 ns @ VCC=5V）、低功耗、TTL兼容输入电平、强驱动能力（±8 mA），且无锁存功能，适用于对时序敏感但无需存储状态的组合逻辑场景。广泛应用于消费电子、通信模块、汽车电子（非安全关键域）、工控HMI及教育开发板中。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC 3-8 LINE DECODR/DEMUX 16-VQFN编码器、解码器、复用器和解复用器 Line Decoder |
| 产品分类 | |
| 品牌 | Texas Instruments |
| 产品手册 | |

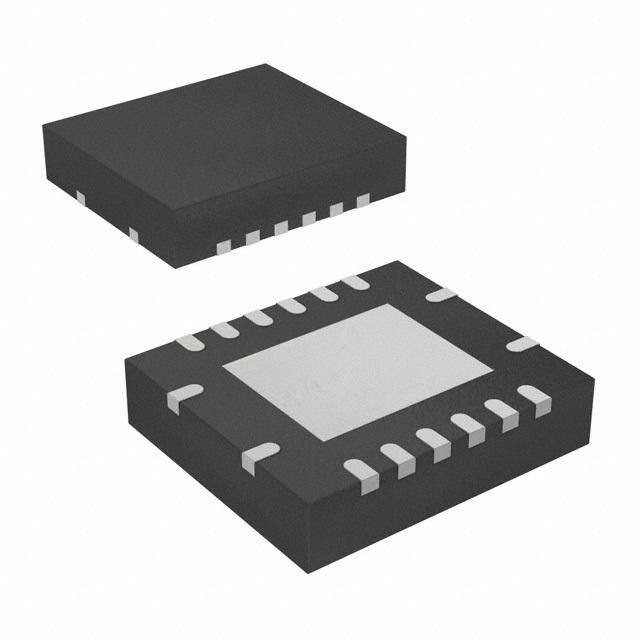

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,编码器、解码器、复用器和解复用器,Texas Instruments SN74AHC138RGYR74AHC |
| 数据手册 | |
| 产品型号 | SN74AHC138RGYR |
| 产品 | Decoders / Demultiplexers |
| 产品种类 | 编码器、解码器、复用器和解复用器 |
| 位数 | 24 to 32 |
| 供应商器件封装 | 16-VQFN（4x4） |
| 其它名称 | 296-13899-1 |
| 功率耗散 | 600 mW |
| 包装 | 剪切带 （CT） |
| 单位重量 | 37.200 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 16-VFQFN 裸露焊盘 |
| 封装/箱体 | VQFN-16 |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 40 C to + 85 C |
| 工作电压 | 2 V to 5.5 V |
| 工厂包装数量 | 3000 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 独立电路 | 1 |
| 电压-电源 | 2 V ~ 5.5 V |
| 电压源 | 单电源 |
| 电流-输出高，低 | 8mA，8mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 2 V |
| 电路 | 1 x 3:8 |
| 类型 | 解码器/多路分解器 |
| 系列 | SN74AHC138 |
| 输入/输出线数量 | 3 / 8 |
| 输入线路数量 | 3 |
| 输出线路数量 | 8 |
| 逻辑系列 | AHC |
