Datasheet下载- 型号： SN74ACT534PW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ACT534PW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ACT534PW价格参考。Texas InstrumentsSN74ACT534PW封装/规格：未分类， 暂无。您可以下载SN74ACT534PW参考资料、Datasheet数据手册功能说明书，资料中有SN74ACT534PW 详细功能的应用电路图电压和使用方法及教程。
SN74ACT534PW 是德州仪器（Texas Instruments）推出的一款高性能8位正边沿触发D型触发器，带三态输出和反相输出（Q̅），采用TSSOP-20封装。其典型应用场景包括： 1. 数字系统数据锁存与暂存：在微处理器/微控制器系统中，用于锁存地址、数据或控制信号，实现时序同步，尤其适用于需要高速、低功耗、强驱动能力的总线接口。 2. 总线驱动与隔离：内置三态输出支持多器件共享数据总线，常用于工业控制板、通信模块或嵌入式主板中，实现总线方向控制与信号隔离，避免总线冲突。 3. 电平转换与噪声抑制：ACT系列具有5V TTL兼容输入、CMOS输出特性，可作为5V系统中的缓冲/整形器件，提升抗噪能力（典型噪声容限达2V），适用于工控、仪器仪表等电磁环境复杂场景。 4. 测试与诊断电路：利用其独立的使能（OE̅）和时钟（CLK）控制，便于构建可编程逻辑测试向量生成器或JTAG边界扫描辅助电路。 5. LED/数码管动态扫描驱动：配合MCU实现多位显示的列/行扫描锁存，确保显示稳定无闪烁。 该器件工作温度范围为–40°C至85°C，符合工业级可靠性要求，广泛应用于通信设备、自动化设备、测试仪器及汽车电子（非安全关键系统）等领域。需注意其不适用于高精度时序或超低抖动场景（如高速SerDes），亦不可直接替代锁存器或JK触发器使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

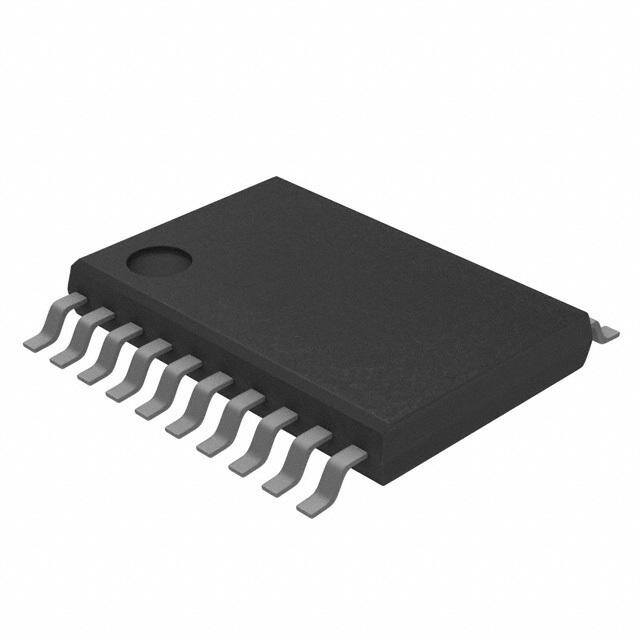

| 产品图片 |
|
| 产品型号 | SN74ACT534PW |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ACT |
| 不同V、最大CL时的最大传播延迟 | 11.5ns @ 5V，50pF |
| 元件数 | 1 |
| 其它名称 | SN74ACT534PWE4 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 70 |
| 每元件位数 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 4µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 100MHz |
