Datasheet下载- 型号： SN74ACT533PWR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SN74ACT533PWR产品简介：
ICGOO电子元器件商城为您提供SN74ACT533PWR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SN74ACT533PWR价格参考以及Texas InstrumentsSN74ACT533PWR封装/规格参数等产品信息。 你可以下载SN74ACT533PWR参考资料、Datasheet数据手册功能说明书， 资料中有SN74ACT533PWR详细功能的应用电路图电压和使用方法及教程。
SN74ACT533PWR 是德州仪器（Texas Instruments）推出的 8 位透明 D 型锁存器（带三态输出和反相输出），采用 ACT（Advanced CMOS TTL-compatible）工艺，具有高速（tPD ≈ 6.5 ns）、低功耗、TTL 电平兼容及强驱动能力（±24 mA）等特点。 典型应用场景包括： 1. 总线接口与数据缓冲：利用其三态输出特性，可实现多器件共享数据总线，常用于微控制器、DSP 或 FPGA 系统中隔离/暂存地址或数据信号； 2. 地址锁存：在早期并行总线系统（如8051、Z80等）中，配合ALE信号锁存低8位地址，分离地址与数据复用总线； 3. I/O 扩展与电平转换：支持 4.5V–5.5V 工作电压，可作为5V系统中可靠的逻辑电平保持与驱动单元，适配不同速度或负载的后级电路； 4. 测试与诊断电路：凭借透明锁存特性（LE高时直通，LE低时锁存），便于在系统调试中捕获并稳定关键信号节点状态； 5. 工业控制与通信模块：在PLC、仪表、RS-485接口板等对噪声抑制和稳定性要求较高的场景中，提供可靠的数据暂存与输出控制。 注意：该器件已进入TI的“生命周期结束（NRND）”阶段，新设计建议评估替代型号（如SN74ACT573），但现有设备维护及兼容性设计中仍广泛使用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OCT TRNSP D-TYP LATCH 20TSSOP闭锁 Tri-St Octal D-Type |
| 产品分类 | |
| 品牌 | Texas Instruments |
| 产品手册 | |

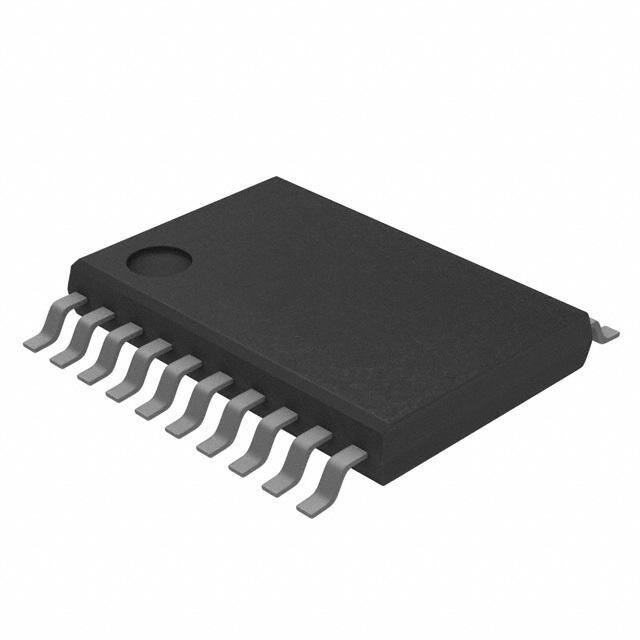

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,闭锁,Texas Instruments SN74ACT533PWR74ACT |
| 数据手册 | |
| 产品型号 | SN74ACT533PWR |
| 产品种类 | 闭锁 |
| 传播延迟时间 | 10.5 ns at 5 V |
| 低电平输出电流 | 32 mA |
| 供应商器件封装 | 20-TSSOP |
| 其它名称 | 296-4427-6 |
| 包装 | Digi-Reel® |
| 单位重量 | 77 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-20 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 2000 |
| 延迟时间-传播 | 2.5ns |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Inverting |
| 标准包装 | 1 |
| 独立电路 | 1 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路 | 8:8 |
| 电路数量 | 8 Circuit |
| 系列 | SN74ACT533 |
| 输入线路数量 | 3 Line |
| 输出类型 | 三态 |
| 输出线路数量 | 1 Line |
| 逻辑类型 | D 型透明锁存器 |
| 逻辑系列 | 74ACT |
| 高电平输出电流 | - 24 mA |
