Datasheet下载- 型号： SN74ACT533PW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ACT533PW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ACT533PW价格参考。Texas InstrumentsSN74ACT533PW封装/规格：未分类， 暂无。您可以下载SN74ACT533PW参考资料、Datasheet数据手册功能说明书，资料中有SN74ACT533PW 详细功能的应用电路图电压和使用方法及教程。
SN74ACT533PW 是德州仪器（Texas Instruments）推出的8位透明D型锁存器（带三态输出），采用CMOS工艺，具有ACT系列的高速、低功耗和TTL兼容电平特性。其典型应用场景包括： - 总线接口与数据缓冲：利用其三态输出功能，可将多个设备共享同一数据总线，实现总线隔离与驱动增强，常用于微处理器系统、工业控制板或嵌入式主板中暂存并选择性输出并行数据。 - 地址/数据锁存：在早期8/16位微控制器（如8051、Z80或TMS320系列DSP）系统中，配合ALE信号锁存地址高/低位，分离地址与数据复用总线（如AD0–AD7），确保地址稳定后进行存储器或外设访问。 - I/O端口扩展：作为GPIO扩展器件，接收来自MCU的并行控制字，锁存后驱动LED阵列、数码管、继电器模块等，提升系统I/O驱动能力与抗干扰性。 - 测试与诊断电路：在ATE（自动测试设备）或FPGA/CPLD开发板中，用于捕获并保持特定时刻的并行信号状态，辅助逻辑分析与故障定位。 该器件工作电压为4.5V–5.5V，支持-40°C至+85°C工业级温度范围，具备高噪声容限（≥2.0V）和强驱动能力（±24mA），适用于对可靠性与时序要求较高的中速数字系统。注意其不适用于高频时钟域同步（非边沿触发寄存器），设计时需确保锁存使能（LE）信号满足建立/保持时间要求。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC OCTAL D TRANSP LATCH 20-TSSOP闭锁 Octal Transp D-Type |
| 产品分类 | 逻辑 - 锁销集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

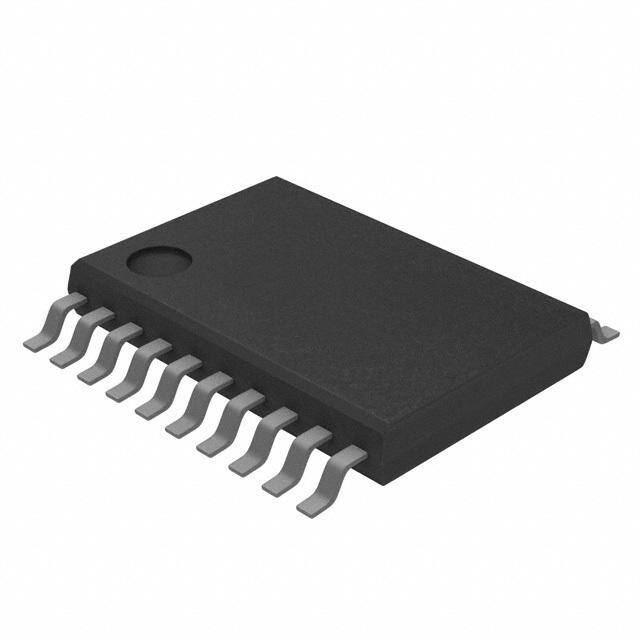

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,闭锁,Texas Instruments SN74ACT533PW74ACT |
| 数据手册 | |
| 产品型号 | SN74ACT533PW |
| 产品种类 | 闭锁 |
| 传播延迟时间 | 10.5 ns at 5 V |
| 低电平输出电流 | 32 mA |
| 供应商器件封装 | 20-TSSOP |
| 其它名称 | SN74ACT533PWE4 |
| 包装 | 管件 |
| 单位重量 | 77 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-20 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 70 |
| 延迟时间-传播 | 2.5ns |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Inverting |
| 标准包装 | 70 |
| 独立电路 | 1 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路 | 8:8 |
| 电路数量 | 8 Circuit |
| 系列 | SN74ACT533 |
| 输入线路数量 | 8 Line |
| 输出类型 | 三态 |
| 输出线路数量 | 8 Line |
| 逻辑类型 | D-Type Transparent Latch |
| 逻辑系列 | ACT |
| 高电平输出电流 | - 24 mA |
