Datasheet下载- 型号： SN74AC534PW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74AC534PW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74AC534PW价格参考。Texas InstrumentsSN74AC534PW封装/规格：未分类， 暂无。您可以下载SN74AC534PW参考资料、Datasheet数据手册功能说明书，资料中有SN74AC534PW 详细功能的应用电路图电压和使用方法及教程。
SN74AC534PW 是德州仪器（Texas Instruments）推出的一款高性能8位正边沿触发D型触发器（带三态输出和反相输出），属于逻辑器件中的触发器类别。其典型应用场景包括： - 数字系统数据锁存与同步：在FPGA、DSP或微控制器外围电路中，用于将异步输入数据在时钟上升沿同步锁存，提升系统时序可靠性； - 总线接口缓冲与驱动：凭借三态输出（OE控制）功能，可实现多设备共享数据总线（如地址/数据复用总线），有效隔离和驱动负载，常用于工业控制板、通信模块等； - 电平转换与信号整形：工作电压范围2.0V–6.0V（典型5V），兼容TTL/CMOS电平，适用于不同逻辑系列间的接口匹配及噪声抑制； - 测试与测量设备：在ATE（自动测试设备）中用于构建可编程数据通路、采样保持单元或状态寄存器； - LED/LCD显示驱动控制：配合移位寄存器使用，提供稳定并行输出以驱动段码或行列扫描； - 工业自动化I/O扩展：作为高速、低功耗的输入锁存器或输出锁存器，增强PLC模块的抗干扰能力。 该器件具备高扇出（IOH/IOL达24mA）、低传播延迟（典型4.5ns@5V）、优异的噪声容限及强静电防护（±2kV HBM），适用于对速度、稳定性及可靠性要求较高的中高频数字系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

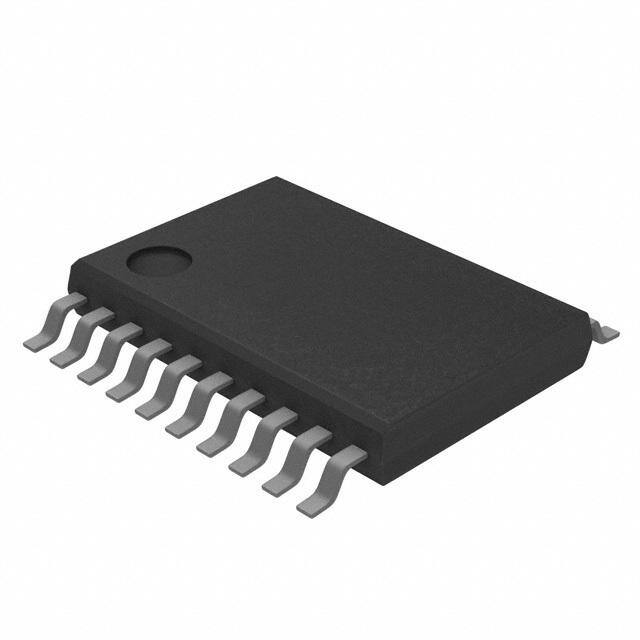

| 产品图片 |
|
| 产品型号 | SN74AC534PW |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74AC |
| 不同V、最大CL时的最大传播延迟 | 10.5ns @ 5V，50pF |
| 元件数 | 1 |
| 其它名称 | SN74AC534PWE4 |
| 功能 | 标准 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 70 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态 | 4µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4.5pF |
| 输出类型 | 三态， 反相 |
| 频率-时钟 | 150MHz |
