Datasheet下载- 型号： SN74ABT646ADWR
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SN74ABT646ADWR产品简介：
ICGOO电子元器件商城为您提供SN74ABT646ADWR由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SN74ABT646ADWR价格参考以及Texas InstrumentsSN74ABT646ADWR封装/规格参数等产品信息。 你可以下载SN74ABT646ADWR参考资料、Datasheet数据手册功能说明书， 资料中有SN74ABT646ADWR详细功能的应用电路图电压和使用方法及教程。
SN74ABT646ADWR 是德州仪器（Texas Instruments）推出的高性能、8位双向总线收发器，带三态输出和总线保持（Bus-Hold）功能，采用SOIC-24封装。其典型应用场景包括： - 微处理器/微控制器系统总线扩展：作为数据总线缓冲与方向控制器件，实现CPU与外设（如RAM、I/O端口、EEPROM）间双向数据传输，支持热插拔与总线隔离。 - 工业控制与自动化设备：在PLC、人机界面（HMI）、现场总线接口模块中，用于电平转换、驱动能力增强及噪声抑制，其ABT系列的高驱动能力（±64mA输出）可直接驱动较长PCB走线或多个负载。 - 通信接口桥接：配合地址锁存器与控制逻辑，构建地址/数据复用总线（如早期8051或Z80系统），实现地址锁存与数据收发时序协同。 - 测试与测量设备：在ATE（自动测试设备）中用作可编程I/O缓冲，利用三态控制灵活配置输入/输出方向，配合总线保持功能避免悬空引脚导致的误触发。 该器件工作电压为4.5V–5.5V，支持-40°C至+85°C工业温度范围，具备上电/掉电高阻态保护及ESD防护，适用于对可靠性与稳定性要求较高的嵌入式系统。注意：因属5V TTL电平器件，不兼容3.3V系统直连，需电平转换。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC BUS TRANSCEIVER DUAL 24SOIC总线收发器 Tri-State Octal Bus |
| 产品分类 | |
| 品牌 | Texas Instruments |
| 产品手册 | |

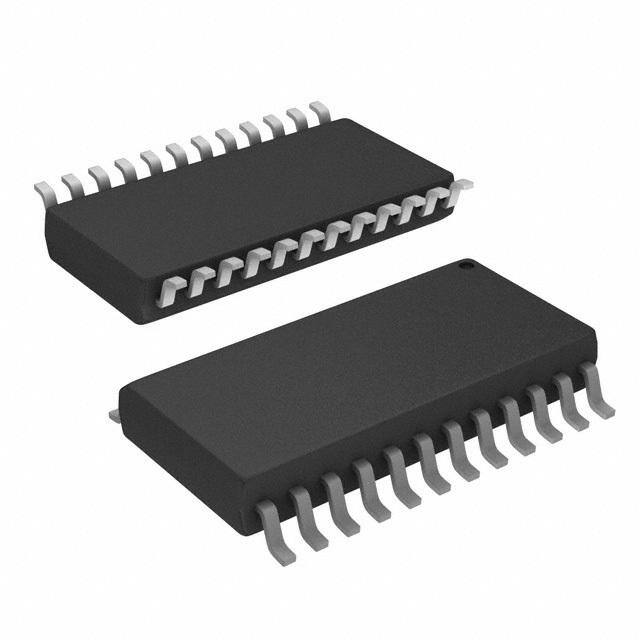

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,总线收发器,Texas Instruments SN74ABT646ADWR74ABT |
| 数据手册 | |
| 产品型号 | SN74ABT646ADWR |
| 产品种类 | 总线收发器 |
| 传播延迟时间 | 5.1 ns |
| 低电平输出电流 | 64 mA |
| 供应商器件封装 | 24-SOIC |
| 元件数 | 1 |
| 其它名称 | 296-14674-1 |
| 功能 | Tri-State Octal Bus |
| 包装 | 剪切带 （CT） |
| 单位重量 | 624.400 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 24-SOIC（0.295"，7.50mm 宽） |
| 封装/箱体 | SOIC-24 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 2000 |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 极性 | Non-Inverting |
| 标准包装 | 1 |
| 每元件位数 | 8 |
| 每芯片的通道数量 | 8 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，64mA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 4.5 V |
| 电路数量 | 8 |
| 系列 | SN74ABT646A |
| 输入电平 | TTL |
| 输出电平 | TTL |
| 输出类型 | 3-State |
| 逻辑类型 | 寄存收发器，非反相 |
| 逻辑系列 | 74ABT |
| 高电平输出电流 | - 32 mA |
