Datasheet下载- 型号： SN74ABT2240APW
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SN74ABT2240APW由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SN74ABT2240APW价格参考。Texas InstrumentsSN74ABT2240APW封装/规格：未分类， 暂无。您可以下载SN74ABT2240APW参考资料、Datasheet数据手册功能说明书，资料中有SN74ABT2240APW 详细功能的应用电路图电压和使用方法及教程。
SN74ABT2240APW 是德州仪器（Texas Instruments）推出的一款高性能、八路反相缓冲器/驱动器，含双组（每组4位）、3态输出，采用TSSOP-20封装。其主要应用场景包括： - 总线接口与驱动：适用于中等负载的数字系统总线（如地址总线、数据总线），提供高驱动能力（IOH/IOL达±64mA），可有效驱动长走线、多负载或容性负载，提升信号完整性。 - 电平转换与隔离：支持5V TTL电平，兼容标准TTL/CMOS逻辑，常用于不同逻辑系列间的接口缓冲，同时通过3态控制（OE引脚）实现总线共享与方向隔离，避免信号冲突。 - 工业控制与通信模块：在PLC、工业I/O模块、仪器仪表中，用作信号整形、噪声抑制和输出增强，提升抗干扰能力及扇出能力（典型扇出≥20 TTL负载）。 - 存储器与FPGA/CPLD外围电路：为SRAM、Flash或可编程器件提供可靠的地址/控制信号缓冲，确保时序裕量和稳定读写操作。 - 测试设备与原型开发：因具备强驱动、低传播延迟（典型tPD=3.6ns）和热插拔支持（带上电三态），适合ATE系统及快速验证平台。 注意：该器件不支持5V容限输入（需5V供电），且无内置ESD保护二极管，设计中需注意输入电压范围（≤VCC+0.5V）及PCB布局防护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC INVERTER DUAL 4-INPUT 20TSSOP |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器 |
| 品牌 | Texas Instruments |
| 数据手册 | |

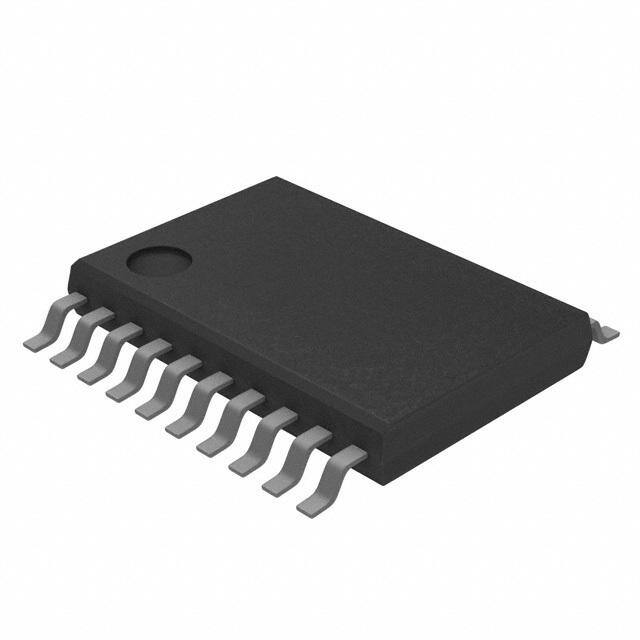

| 产品图片 |
|
| 产品型号 | SN74ABT2240APW |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74ABT |
| 供应商器件封装 | 20-TSSOP |
| 元件数 | 2 |
| 其它名称 | SN74ABT2240APWE4 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 70 |
| 每元件位数 | 4 |
| 电压-电源 | 4.5 V ~ 5.5 V |
| 电流-输出高，低 | 32mA，12mA |
| 逻辑类型 | 缓冲器/线路驱动器， 反相 |
