Datasheet下载- 型号： SMT4-02E-1-Z
- 制造商： Copal Electronics Inc
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMT4-02E-1-Z由Copal Electronics Inc设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMT4-02E-1-Z价格参考。Copal Electronics IncSMT4-02E-1-Z封装/规格：未分类， 暂无。您可以下载SMT4-02E-1-Z参考资料、Datasheet数据手册功能说明书，资料中有SMT4-02E-1-Z 详细功能的应用电路图电压和使用方法及教程。
Nidec Copal Electronics 的 SMT4-02E-1-Z 是一款超薄、低行程（约0.2 mm）、表面贴装（SMT）型金属 dome 触摸开关，适用于高可靠性、紧凑空间的电子设备。其典型应用场景包括： - 消费电子：智能手机/平板电脑的侧键（如音量键、电源键）、可穿戴设备（智能手表、TWS耳机充电盒）的触控按键； - 工业人机界面（HMI）：小型工控面板、仪器仪表的轻触式功能键，尤其适合需防尘防水（配合密封结构）及长期机械寿命（≥100万次）的场景； - 医疗设备：便携式监护仪、血糖仪、雾化器等对按键手感一致性、无触点噪声和ESD抗扰性要求较高的产品； - 汽车电子：非安全关键区域的内饰按键（如座椅调节、氛围灯控制），满足AEC-Q200基础可靠性要求（需确认具体批次认证）； - 智能家居：无线开关面板、智能门锁外置按键、温控器等强调静音操作与长周期稳定性的终端。 该型号采用无卤素环保材料，支持回流焊工艺，具备良好耐汗液腐蚀性与-25℃~+85℃工作温度范围，适用于自动化产线批量生产。注意：非防水设计，若用于潮湿环境需配合整机IP防护结构。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 开关 |
| 描述 | SWITCH TACTILE SPST-NO 0.05A 12V |
| 产品分类 | 触摸开关 |
| 品牌 | Copal Electronics Inc |
| 数据手册 | |

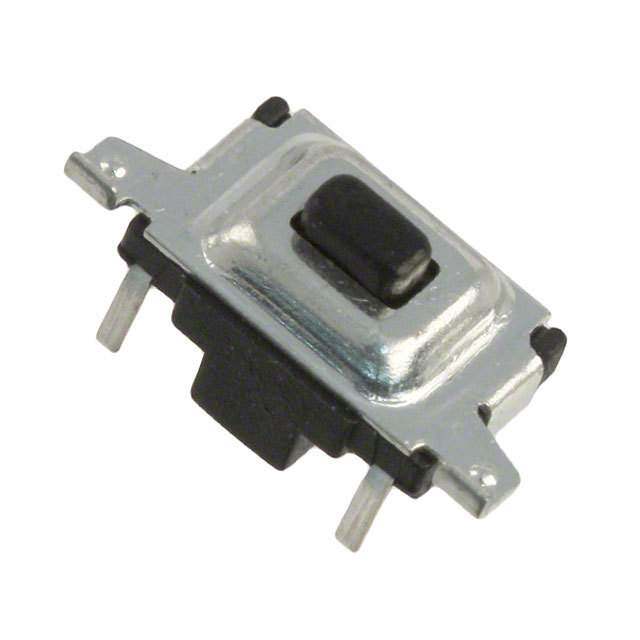

| 产品图片 |
|
| 产品型号 | SMT4-02E-1-Z |
| PCB外致动器高度（从引脚计算） | 3.50mm |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SMT4 |
| 不同电压时的触头额定电流 | 0.05A @ 12VDC |
| 作用力 | 216gf |
| 侵入防护 | - |
| 其它名称 | 563-1245-6 |
| 包装 | Digi-Reel® |
| 外形 | 7.20mm x 3.50mm |
| 安装类型 | 边缘安装，直角 |
| 工作温度 | -20°C ~ 70°C |
| 开关功能 | 关-瞬时 |
| 开关行程 | 0.30mm |
| 机械寿命 | - |
| 标准包装 | 1 |
| 照明 | 不发光 |
| 照明电压（标称值） | - |
| 照明类型，颜色 | - |
| 特性 | 触摸反馈 |
| 电路 | SPST-NO |
| 端子类型 | 鸥翼型 |
| 致动器方向 | 侧面触动 |
| 致动器材料 | - |
| 致动器类型 | 矩形按钮 |
