ICGOO在线商城 > SMCJ8V5CA
Datasheet下载- 型号： SMCJ8V5CA
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SMCJ8V5CA产品简介：
ICGOO电子元器件商城为您提供SMCJ8V5CA由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SMCJ8V5CA价格参考以及Fairchild SemiconductorSMCJ8V5CA封装/规格参数等产品信息。 你可以下载SMCJ8V5CA参考资料、Datasheet数据手册功能说明书， 资料中有SMCJ8V5CA详细功能的应用电路图电压和使用方法及教程。
SMCJ8V5CA 是安森美（ON Semiconductor）推出的双向TVS（瞬态电压抑制）二极管，属于SMC封装的大功率表面贴装器件。其标称反向击穿电压为8.5 V（典型值），钳位电压约13.6 V（在峰值脉冲电流Ipp=33.3 A下），峰值脉冲功率达1500 W（10/1000 μs波形），具备优异的瞬态浪涌防护能力。 主要应用场景包括： - 电源输入端口保护：用于工业控制、通信设备或消费电子的DC输入接口（如12 V供电系统），抵御雷击感应浪涌、开关噪声及ESD（静电放电）冲击； - 信号线与数据线防护：适用于RS-485、CAN总线、USB电源线等易受耦合干扰的线路，防止过压损坏后级MCU或接口芯片； - 汽车电子辅助电路：在12 V车载系统中保护车载充电器、LED驱动器或传感器模块免受负载突降（Load Dump）以外的中小能量瞬变（如抛负载前兆、继电器切换尖峰）； - AC-DC适配器及电源模块次级侧：配合保险丝或PTC，为后端稳压IC（如LDO）或负载提供二级过压箝位保护。 注意：该器件为双向结构，适用于交流或双极性信号环境；需结合PCB布局（短而宽的走线、就近接地）、前端限流阻抗（如保险丝/PTC）协同设计，方能发挥最佳防护效果。不适用于持续过压或反向偏置超最大反向工作电压VRWM（7.1 V）的直流长期应力场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | |
| 描述 | TVS DIODE 8.5VWM 14.4VC SMC |
| 产品分类 | |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

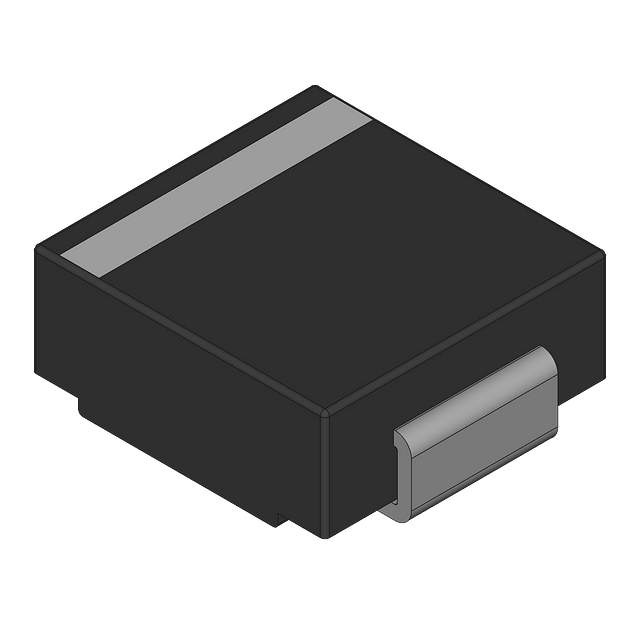

| 产品图片 |
|
| 产品型号 | SMCJ8V5CA |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | SMC （DO-214AB） |
| 其它名称 | SMCJ8V5CA-ND |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | 带卷 （TR） |
| 单向通道 | - |
| 双向通道 | 1 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度 | - |
| 应用 | 通用 |
| 标准包装 | 3,000 |
| 电压-击穿（最小值） | 9.44V |
| 电压-反向关态（典型值） | 8.5V |
| 电压-箝位（最大值）@Ipp | 14.4V |
| 电流-峰值脉冲(10/1000µs) | 104.2A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
