图片仅供参考
详细数据请看参考数据手册
- 型号： SMCJ8V5A
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SMCJ8V5A由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SMCJ8V5A价格参考。Fairchild SemiconductorSMCJ8V5A封装/规格：未分类， 暂无。您可以下载SMCJ8V5A参考资料、Datasheet数据手册功能说明书，资料中有SMCJ8V5A 详细功能的应用电路图电压和使用方法及教程。
SMCJ8V5A 是安森美（ON Semiconductor）推出的表面贴装型TVS（瞬态电压抑制）二极管，属于单向TVS器件，击穿电压典型值为8.5V（最小8.0V，最大9.4V），峰值脉冲功率达1500W（10/1000μs波形），钳位电压约13.6V（在峰值脉冲电流Ipp=111A时）。 其主要应用场景包括： - 电源输入端口保护：用于DC电源适配器、工业电源模块、通信设备供电接口，抵御雷击感应浪涌、开关噪声及负载突变引起的过压。 - 通信接口防护：适用于RS-232/485、CAN总线、以太网（PoE侧）、USB等低速接口的静电（ESD）和EFT（电快速瞬变）防护。 - 汽车电子系统：满足AEC-Q101认证（部分版本），用于车载信息娱乐系统、车身控制模块（BCM）中12V电源轨的ISO 7637-2/3脉冲抗扰度保护。 - 工业控制与自动化设备：保护PLC I/O端口、传感器信号线及电机驱动电路免受感性负载关断产生的反向尖峰电压冲击。 - 消费类电子产品：如智能电表、安防摄像头、POS终端等对成本与可靠性要求较高的设备中，提供紧凑、高鲁棒性的过压防护方案。 该器件采用SMC（DO-214AB）封装，体积小、响应快（<1ps），可有效替代传统MOV或气体放电管，兼具高浪涌承受能力与良好一致性，适合批量自动化贴装。
| 参数 | 数值 |
| 产品目录 | 电路保护半导体 |
| 描述 | TVS DIODE 8.5VWM 14.4VC SMCTVS 二极管 - 瞬态电压抑制器 8.5V 1500W Unidirectional |
| 产品分类 | TVS - 二极管分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

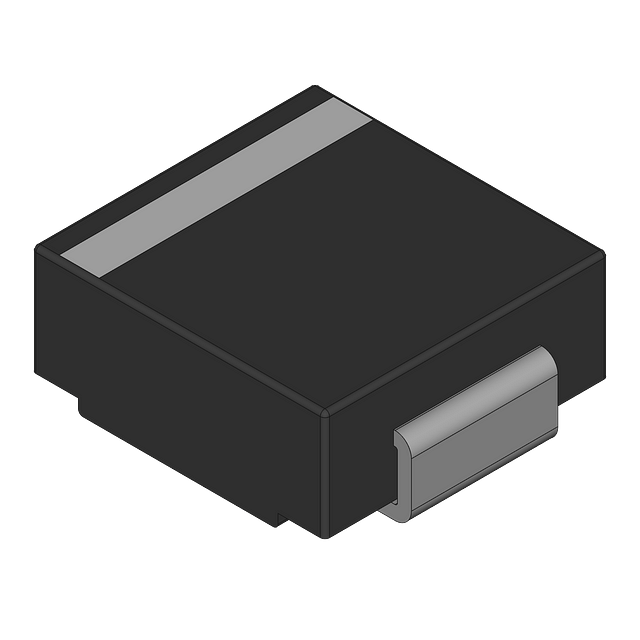

| 产品图片 |
|
| rohs | RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,TVS二极管,TVS 二极管 - 瞬态电压抑制器,Fairchild Semiconductor SMCJ8V5A- |
| 数据手册 | |
| 产品型号 | SMCJ8V5A |
| 不同频率时的电容 | - |
| 产品种类 | TVS 二极管 - 瞬态电压抑制器 |
| 供应商器件封装 | SMC （DO-214AB） |
| 其它名称 | SMCJ8V5ADKR |
| 击穿电压 | 9.44 V to 10.4 V |
| 功率-峰值脉冲 | 1500W （1.5kW） |
| 包装 | Digi-Reel® |
| 单位重量 | 300 mg |
| 单向通道 | 1 |
| 双向通道 | - |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | DO-214AB，SMC |
| 封装/箱体 | DO-214AB |
| 尺寸 | 6.25 (Max) mm W x 7.15 mm L |
| 峰值浪涌电流 | 104.2 A |
| 峰值脉冲功率耗散 | 1.5 kW |
| 工作温度 | -55°C ~ 150°C |
| 工作电压 | 8.5 V |
| 工厂包装数量 | 3000 |
| 应用 | 通用 |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 极性 | Unidirectional |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 9.44V |
| 电压-反向关态（典型值） | 8.5V |
| 电压-箝位（最大值）@Ipp | 14.4V |
| 电流-峰值脉冲(10/1000µs) | 104.2A |
| 电源线路保护 | 无 |
| 端接类型 | SMD/SMT |
| 类型 | 齐纳 |
| 系列 | SMCJ8 |
| 钳位电压 | 14.4 V |
