Datasheet下载- 型号： SJ-3535NG
- 制造商： CUI/STACK INCORPORATED
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SJ-3535NG由CUI/STACK INCORPORATED设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SJ-3535NG价格参考。CUI/STACK INCORPORATEDSJ-3535NG封装/规格：未分类， 暂无。您可以下载SJ-3535NG参考资料、Datasheet数据手册功能说明书，资料中有SJ-3535NG 详细功能的应用电路图电压和使用方法及教程。
CUI Inc. 的 SJ-3535NG 属于 3.5mm 立体声插孔（母座）套管式音频连接器，广泛应用于需高可靠性板载音频输入/输出的便携及嵌入式设备中。其典型应用场景包括：便携式音频设备（如蓝牙耳机充电盒、MP3播放器、语音记录笔）的耳机接口；工业人机界面（HMI）、POS终端、医疗手持设备中用于外接听筒或报警音提示；安防监控设备（如网络摄像头、楼宇对讲终端）的本地音频监听接口；教育类电子设备（点读笔、语言学习机）的耳机输出端；以及部分物联网网关、智能音箱主控板等对尺寸紧凑性与插拔寿命（≥5,000次）有要求的场景。该型号采用表面贴装（SMT）结构，带金属屏蔽套管与接地簧片，具备良好EMI抑制能力，适用于电磁环境复杂场合；其无卤、RoHS合规设计也满足消费电子与工业产品的环保要求。注意：SJ-3535NG为直插式PCB安装型，不带开关功能，适用于固定音频通路，非即插即用切换类应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 3D型号 | http://www.cui.com/Product/Resource/DigiKey3DModel/SJ-3535NG |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN AUDIO JACK 3.5MM STEREO |
| 产品分类 | 套管 - 音频连接器 |
| 品牌 | CUI Inc |
| 数据手册 | |

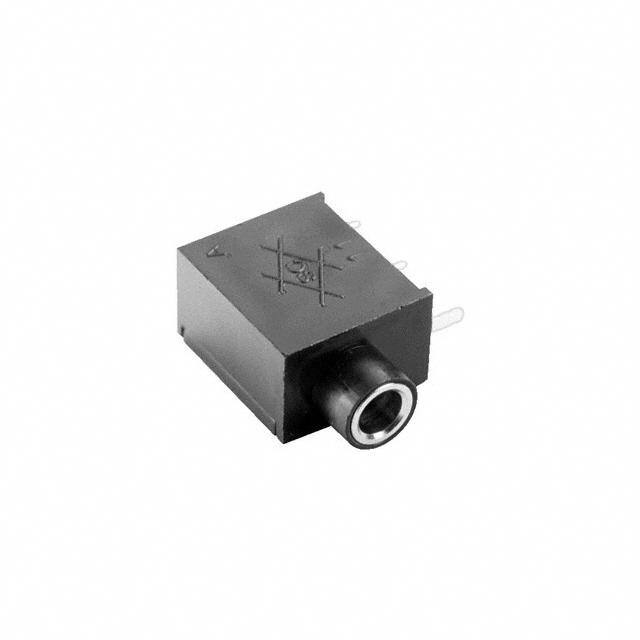

| 产品图片 |
|
| 产品型号 | SJ-3535NG |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 信号线 | 立体声 |
| 公母 | 母头 |
| 其它名称 | CP-3535NG |
| 内部开关 | 2 个开关 |
| 包装 | - |
| 外壳材料 | 塑料 |
| 外壳颜色 | 黑 |
| 安装类型 | 通孔，直角 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 85°C |
| 插头/配接插头直径 | 3.50mm（0.141"，1/8"，迷你型插头）- 耳机 |
| 标准包装 | 500 |
| 特性 | - |
| 电压-额定 | 12VDC |
| 端接 | 焊接 |
| 触头材料 | 黄铜 |
| 触头材料-镀层 | 镍 |
| 连接器类型 | 电话插孔 |
| 针脚/触头数 | 3 导线，5 触点 |
| 颜色-触头 | 黑 |
| 额定电流 | 1A |
