ICGOO在线商城 > SIA814DJ-T1-GE3
Datasheet下载- 型号： SIA814DJ-T1-GE3
- 制造商： Vishay
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SIA814DJ-T1-GE3产品简介：
ICGOO电子元器件商城为您提供SIA814DJ-T1-GE3由Vishay设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SIA814DJ-T1-GE3价格参考以及VishaySIA814DJ-T1-GE3封装/规格参数等产品信息。 你可以下载SIA814DJ-T1-GE3参考资料、Datasheet数据手册功能说明书， 资料中有SIA814DJ-T1-GE3详细功能的应用电路图电压和使用方法及教程。
| 参数 | 数值 |
| 产品目录 | |
| ChannelMode | Enhancement |
| 描述 | MOSFET N-CH 30V 4.5A SC70-6MOSFET 30V 4.5A 6.5W 61mohm @ 10V |
| 产品分类 | FET - 单分离式半导体 |
| FET功能 | 二极管（隔离式） |
| FET类型 | MOSFET N 通道，金属氧化物 |
| Id-ContinuousDrainCurrent | 4.3 A |
| Id-连续漏极电流 | 4.3 A |
| 品牌 | Vishay / SiliconixVishay Siliconix |
| 产品手册 | |

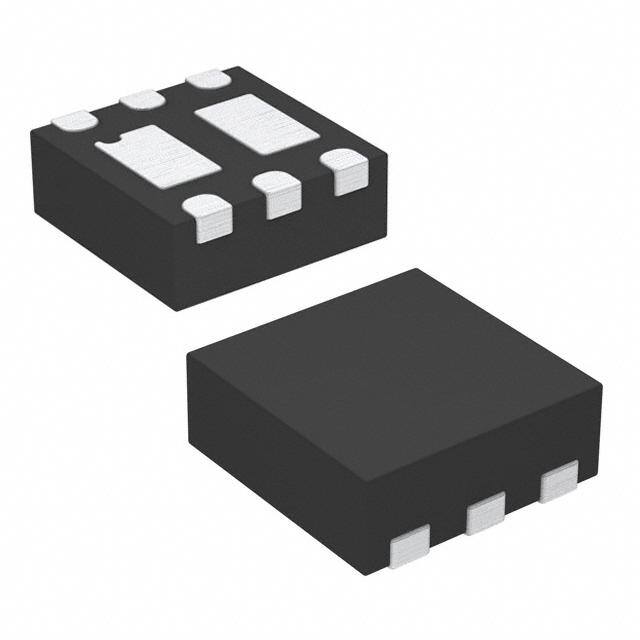

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,MOSFET,Vishay / Siliconix SIA814DJ-T1-GE3LITTLE FOOT® |
| 数据手册 | |
| 产品型号 | SIA814DJ-T1-GE3SIA814DJ-T1-GE3 |
| Pd-PowerDissipation | 1900 mW |
| Pd-功率耗散 | 1.9 W |
| RdsOn-Drain-SourceResistance | 50 mOhms |
| RdsOn-漏源导通电阻 | 50 mOhms |
| Vds-Drain-SourceBreakdownVoltage | 30 V |
| Vds-漏源极击穿电压 | 30 V |
| Vgs-Gate-SourceBreakdownVoltage | +/- 12 V |
| Vgs-栅源极击穿电压 | 12 V |
| 上升时间 | 10 ns, 12 ns |
| 下降时间 | 10 ns, 12 ns |
| 不同Id时的Vgs(th)（最大值） | 1.5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 340pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | 11nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 61 毫欧 @ 3.3A，10V |
| 产品目录页面 | |
| 产品种类 | MOSFET |
| 供应商器件封装 | PowerPAK® SC-70-6 双 |
| 其它名称 | SIA814DJ-T1-GE3TR |
| 典型关闭延迟时间 | 15 ns |
| 功率-最大值 | 6.5W |
| 包装 | 带卷 （TR） |
| 商标 | Vishay / Siliconix |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | PowerPAK® SC-70-6 双 |
| 封装/箱体 | PowerPAK SC-70-6 |
| 工厂包装数量 | 3000 |
| 晶体管极性 | N-Channel |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 3,000 |
| 漏源极电压(Vdss) | 30V |
| 电流-连续漏极(Id)（25°C时） | 4.5A （Tc） |
| 通道模式 | Enhancement |
| 配置 | Single with Schottky Diode |
| 零件号别名 | SIA814DJ-GE3 |
