Datasheet下载- 型号： SI-50170
- 制造商： STEWART CONNECTOR
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SI-50170由STEWART CONNECTOR设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SI-50170价格参考。STEWART CONNECTORSI-50170封装/规格：未分类， 暂无。您可以下载SI-50170参考资料、Datasheet数据手册功能说明书，资料中有SI-50170 详细功能的应用电路图电压和使用方法及教程。
Stewart Connector 的 SI-50170 是一款集成变压器的模块化磁性插孔（RJ45 MagJack），广泛应用于需要可靠以太网物理层接口的嵌入式与通信设备中。其典型应用场景包括：工业自动化控制器、PLC（可编程逻辑控制器）、HMI人机界面、网络交换机与路由器的端口模块、IP摄像头及视频监控设备、POS终端、医疗联网设备（如监护仪、影像采集终端）以及楼宇自控系统（BACnet/IP、Modbus TCP等协议设备）。该器件内置符合IEEE 802.3标准的1:1信号变压器，支持10/100BASE-TX以太网传输，具备良好的共模噪声抑制能力与EMI防护性能，适合在电磁环境复杂的工业现场稳定运行。SI-50170采用表面贴装（SMT）封装，带屏蔽壳体和LED指示灯（通常为Link/Activity双色LED），便于PCB布局与状态监控；其无铅、RoHS合规设计满足现代电子制造环保要求。该型号不支持千兆以太网（1000BASE-T），故适用于百兆带宽即可满足需求、注重成本与可靠性平衡的中低端网络终端场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN MAGJACK 1PORT 100 BASE-T |
| 产品分类 | 模块化连接器 - 磁性插孔 |
| LED颜色 | 绿 - 绿 |
| 品牌 | Stewart Connector |
| 数据手册 | |

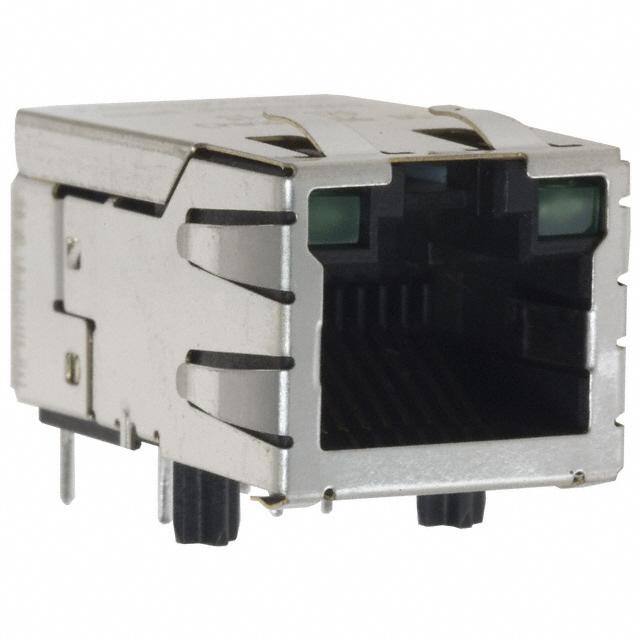

| 产品图片 |
|
| 产品型号 | SI-50170 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MagJack® ST SI-50000 |
| 其它名称 | 380-1086 |
| 凸片方向 | 上 |
| 包装 | 托盘 |
| 外壳材料 | - |
| 安装类型 | 通孔 |
| 屏蔽 | 屏蔽式，EMI指 |
| 屏蔽材料 | - |
| 工作温度 | - |
| 应用 | 10/100 Base-T，AutoMDIX |
| 排数 | 1 |
| 朝向 | 90°角（直角） |
| 板上高度 | 0.550"（13.97mm） |
| 标准包装 | 50 |
| 每插孔芯数 | 4 |
| 特性 | 板导轨 |
| 端口数 | 1 |
| 端接 | 焊接 |
| 触头材料 | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 50µin （1.27µm） |
| 连接器类型 | RJ45 |
