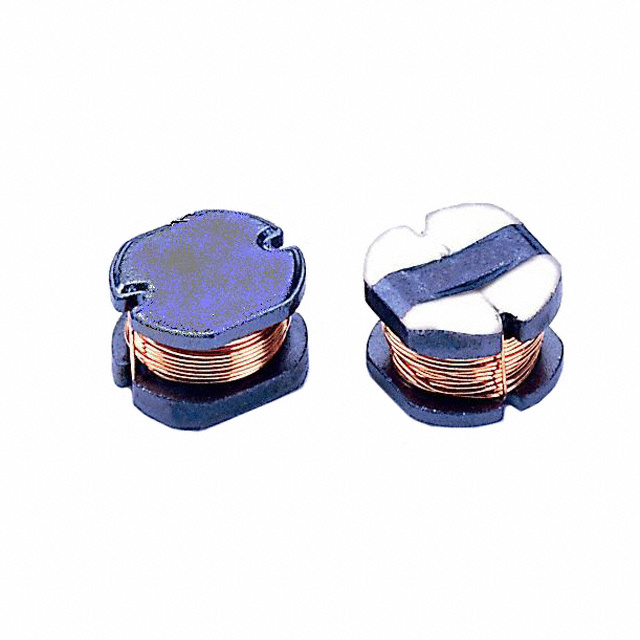

图片仅供参考
详细数据请看参考数据手册
- 型号： SC32-150
- 制造商： SIGNAL TRANSFORMER
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
SC32-150产品简介：
ICGOO电子元器件商城为您提供SC32-150由SIGNAL TRANSFORMER设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供SC32-150价格参考以及SIGNAL TRANSFORMERSC32-150封装/规格参数等产品信息。 你可以下载SC32-150参考资料、Datasheet数据手册功能说明书， 资料中有SC32-150详细功能的应用电路图电压和使用方法及教程。
Signal Transformer品牌的SC32-150是一款固定电感器（绕线型、屏蔽式功率电感），电感值为150µH，额定电流典型值约1.2A，直流电阻低，具有良好的饱和特性和EMI抑制能力。其主要应用场景包括： - DC-DC开关电源：广泛用于降压（Buck）或升压（Boost）转换器的输出滤波与储能环节，提升电源效率和纹波抑制性能； - 工业电源模块：适用于PLC、变频器、伺服驱动器等对可靠性及抗干扰要求较高的工业设备供电回路； - 通信设备电源：如基站电源、光模块供电单元中，为FPGA、ASIC等数字芯片提供稳定、低噪声的中间电压轨； - LED驱动电源：在恒流驱动电路中用作储能与平滑滤波元件，保障LED亮度稳定； - 汽车电子辅助电源：满足AEC-Q200基础可靠性要求（需确认具体批次认证），可用于车载信息娱乐系统、ADAS摄像头供电等非安全关键类12V→5V/3.3V转换场景。 该器件采用SMD封装（典型尺寸约12.7×12.7×8.5mm），适合自动化贴装，工作温度范围通常为–40°C至+125°C，具备良好热稳定性与抗振动能力。实际应用中需注意PCB布局以降低寄生电感，并校核温升与饱和电流余量。
| 参数 | 数值 |
| 产品目录 | |
| DC电阻(DCR) | 547 毫欧最大 |
| 描述 | INDUCTOR SMD 15UH 0.57A 2.52MHZ |
| 产品分类 | |
| 品牌 | Signal Transformer |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | SC32-150 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | SC32 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25816 |
| 供应商器件封装 | - |
| 其它名称 | 595-1351-2 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.150" 长 x 0.130" 宽 （3.80mm x 3.30mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 2,500 |
| 特色产品 | http://www.digikey.com/product-highlights/cn/zh/signal-transformer-smd-power-inductors/1232 |
| 电感 | 15µH |
| 电流-饱和值 | 570mA |
| 类型 | 绕线 |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | - |
| 额定电流 | 660mA |
| 高度-安装（最大值） | 0.094"（2.40mm） |
