Datasheet下载- 型号： SBT80-06LS
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供SBT80-06LS由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 SBT80-06LS价格参考。ON SemiconductorSBT80-06LS封装/规格：未分类， 暂无。您可以下载SBT80-06LS参考资料、Datasheet数据手册功能说明书，资料中有SBT80-06LS 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 SBT80-06LS 是一款高性能肖特基势垒整流器阵列（双共阴极结构），额定电压60 V、平均整流电流80 A（外壳温度TC=115°C），采用TO-263-3L（D²PAK）封装，具备低正向压降（典型VF ≈ 0.55 V @ 40 A）、快速开关特性及优异热性能。 其主要应用场景包括： 1. 开关电源（SMPS）次级整流：广泛用于通信电源、服务器电源、工业电源等高效率DC/DC变换器中，替代传统快恢复二极管，显著降低导通损耗，提升系统效率（尤其在低压大电流输出端，如+3.3 V / +5 V / +12 V）。 2. DC-DC模块与POL（负载点）转换器：适用于高密度、高功率密度的电源模块，满足严苛的能效与温升要求。 3. 光伏逆变器辅助电源：在MPPT控制器或辅助供电电路中提供高效、可靠的低压整流。 4. 电动工具与UPS系统：用于电池充电/放电回路中的同步整流或防反接保护，利用其低VF和快速响应抑制反向恢复损耗。 该器件不适用于高压（>60 V反向）或工频整流场景，但凭借低损耗、高可靠性及AEC-Q101兼容设计（部分批次），亦可拓展至车载信息娱乐系统或车载DC/DC转换器等汽车电子领域（需确认具体版本是否通过车规认证）。 总结：SBT80-06LS核心价值在于提升中低电压、大电流应用下的能效与功率密度，是高可靠性工业与通信电源的理想整流阵列选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 60V 8A TO220FI |
| 产品分类 | 二极管，整流器 - 阵列 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

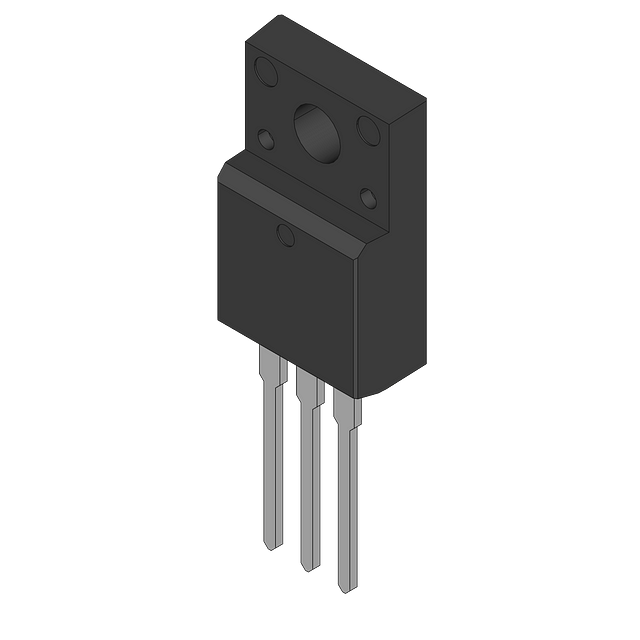

| 产品图片 |
|
| 产品型号 | SBT80-06LS |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 580mV @ 3A |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 10V |
| 二极管类型 | 肖特基 |
| 二极管配置 | 1 对共阴极 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | TO-220FI（LS） |
| 其它名称 | 869-1037 |
| 包装 | 散装 |
| 反向恢复时间(trr) | - |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 整包 |
| 标准包装 | 100 |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io)（每二极管） | 8A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
