Datasheet下载- 型号： S2B
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S2B由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S2B价格参考。Fairchild SemiconductorS2B封装/规格：未分类， 暂无。您可以下载S2B参考资料、Datasheet数据手册功能说明书，资料中有S2B 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 S2B 是一款通用型硅整流二极管（DO-41 封装），额定参数为：最大平均整流电流 2A，反向重复峰值电压（VRRM）100V，正向压降典型值约 1.1V（IF=2A），反向漏电流小（≤5μA @ VR=100V），结温范围 -65°C 至 +175°C。 其主要应用场景包括： 1. 交流转直流（AC-DC）电源初级整流：常用于小功率适配器、充电器、LED驱动电源等的输入桥式整流电路中（可作为单管使用，或与其他二极管组成全波/半波整流桥）； 2. 开关电源（SMPS）次级整流或续流：在低频或中频（如工频或百kHz级）场合，用于反激、正激变换器中的输出整流或续流路径； 3. 工业控制与家电电源模块：如电机控制板、电饭煲、风扇、小型家电的辅助电源整流； 4. 电池充电电路：用于隔离式充电器中的整流环节，提供可靠、成本优化的单向导通； 5. 通用保护与钳位：如反向电压抑制、极性保护、浪涌吸收等基础电路中作为防反接或箝位器件。 S2B 兼具高可靠性、良好热稳定性及成熟工艺，适用于对成本敏感、功率适中（≤20W 级）、工作频率不高（<100kHz）的消费电子与工业嵌入式电源场景。不推荐用于高频（如 MHz 级）或超低压降要求场合（此时宜选肖特基二极管）。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE GEN PURP 100V 2A DO214AA整流器 100V 1.5a Rectifier Glass Passivated |
| 产品分类 | 单二极管/整流器分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

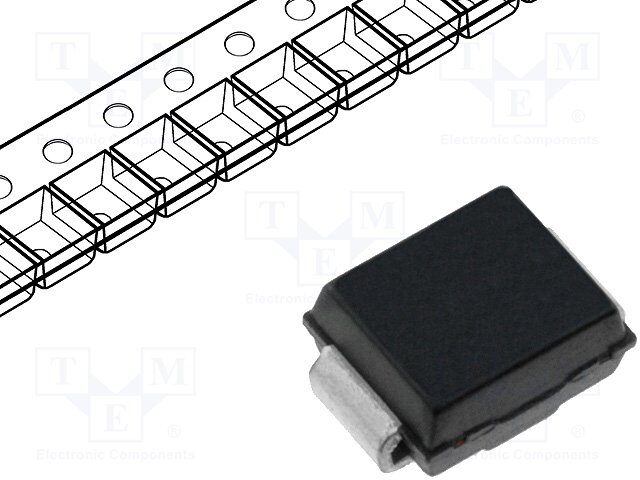

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,整流器,Fairchild Semiconductor S2B- |
| 数据手册 | |
| 产品型号 | S2B |
| 不同If时的电压-正向(Vf) | 1.15V @ 2A |
| 不同 Vr、F时的电容 | 30pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1µA @ 100V |
| 二极管类型 | 标准 |
| 产品 | Standard Recovery Rectifiers |
| 产品种类 | 整流器 |
| 供应商器件封装 | DO-214AA（SMB） |
| 其它名称 | S2BFSCT |
| 功率耗散 | 2.35 W |
| 包装 | 剪切带 （CT） |
| 单位重量 | 180 mg |
| 反向恢复时间(trr) | 2µs |
| 反向电压 | 100 V |
| 反向电流IR | 1 uA |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | DO-214AA，SMB |
| 封装/箱体 | SMB |
| 工作温度-结 | -65°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 恢复时间 | 2000 ns |
| 最大工作温度 | + 150 C |
| 最大浪涌电流 | 50 A |
| 最小工作温度 | - 65 C |
| 标准包装 | 1 |
| 正向电压下降 | 1.15 V |
| 正向连续电流 | 2 A |
| 热阻 | 53°C/W Ja |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 2A |
| 系列 | S2B |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
| 配置 | Single |
| 零件号别名 | S2B_NL |
