Datasheet下载- 型号： S12MD3
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供S12MD3由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 S12MD3价格参考。Sharp MicroelectronicsS12MD3封装/规格：未分类， 暂无。您可以下载S12MD3参考资料、Datasheet数据手册功能说明书，资料中有S12MD3 详细功能的应用电路图电压和使用方法及教程。
Sharp Microelectronics 的 S12MD3 是一款光隔离双向可控硅（TRIAC）输出型光耦，内置红外LED与过零检测型双向可控硅输出级，具有高隔离电压（5000 Vrms）、过零触发、低触发电流（IFT ≤ 10 mA）及增强抗噪能力等特点。 其典型应用场景包括： ✅ 交流负载调光与开关控制：如LED灯、卤素灯、台灯等家用/商用调光系统，利用过零触发减少EMI和浪涌电流； ✅ 固态继电器（SSR）模块核心器件：用于PLC输出端、工业控制板，驱动小功率交流电机、电磁阀、加热器（≤100 W）等阻性或轻感性负载； ✅ 家电智能控制：空调、洗衣机、微波炉等内部交流电源通断控制，满足安规隔离与长寿命需求； ✅ 楼宇自动化系统：照明控制面板、智能插座中的隔离驱动级，实现MCU低压侧与220V AC负载的安全隔离； ✅ 医疗/办公设备辅助电源控制：在需电气隔离且无高频噪声干扰的场合，替代机械继电器，提升可靠性与静音性。 注意：S12MD3为过零型，不适用于相位调压（如可控硅调速），且推荐负载电流≤100 mA（峰值），实际驱动能力需配合外部双向可控硅扩流使用。适用于工作温度-30℃~+100℃的工业环境，符合UL/cUL、VDE、CQC等安全认证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 隔离器 |
| 描述 | OPTOCOUPLER SCR OUT 400V 8DIP |
| 产品分类 | 光隔离器 - 三端双向可控硅，SCR输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | S12MD3 |
| rohs | 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |

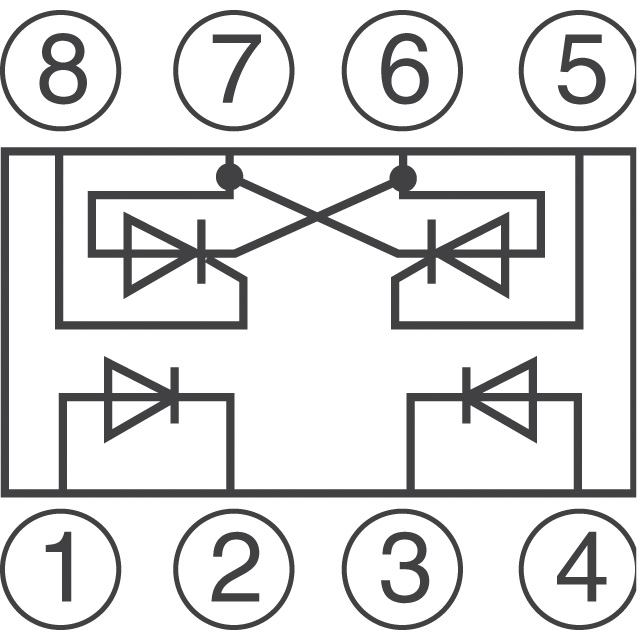

| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 8-DIP |
| 其它名称 | 425-1238-5 |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm） |
| 标准包装 | 50 |
| 电压-断态 | 400V |
| 电压-正向(Vf)（典型值） | 1.2V |
| 电压-隔离 | 1500Vrms |
| 电流-DC正向(If) | 50mA |
| 电流-保持(Ih) | 1mA |
| 电流-栅极触发(Igt)（最大值） | 15mA |
| 电流-输出/通道 | 200mA |
| 电流-通态(It(RMS))（最大值） | 200mA |
| 认可 | UR |
| 输出类型 | SCR |
| 通道数 | 1 |
