Datasheet下载- 型号： RW3R0DBR010JE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW3R0DBR010JE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW3R0DBR010JE价格参考。OhmiteRW3R0DBR010JE封装/规格：未分类， 暂无。您可以下载RW3R0DBR010JE参考资料、Datasheet数据手册功能说明书，资料中有RW3R0DBR010JE 详细功能的应用电路图电压和使用方法及教程。
Ohmite品牌的RW3R0DBR010JE是一款高精度、高可靠性片式电阻器（表面贴装型），其阻值为10 mΩ（0.01 Ω），额定功率为3 W，精度±5%，温漂低至±200 ppm/°C，采用厚膜工艺与坚固的陶瓷基板结构，具备优异的脉冲耐受性与热稳定性。 该型号主要应用于对电流检测精度和功率承载能力要求较高的场景： 1. 电源系统电流采样：如开关电源（SMPS）、DC-DC转换器、服务器/通信电源中的低端电流检测； 2. 电机驱动与逆变器：用于IGBT或MOSFET桥臂的相电流实时监测，支持过流保护与闭环控制； 3. 电池管理系统（BMS）：在电动工具、储能系统或轻型电动车中，精确测量充放电电流，保障安全与续航估算精度； 4. 工业控制与PLC模块：作为高功率分流电阻，配合运放或专用电流检测IC（如INA240、MAX4080）实现毫欧级阻值下的高信噪比检测； 5. LED恒流驱动与大功率照明电源：用于反馈回路中的电流设定与监控。 其3 W额定功率与低阻值设计，使其能在持续中等电流（如数十安培）下稳定工作，同时兼顾PCB空间限制（典型封装为2512尺寸），适合高密度、高可靠性工业及汽车电子（非AEC-Q200认证，故多用于车规外围或工业级应用）场景。需注意PCB布局时应采用四端开尔文连接（若支持）以消除焊点电阻影响，提升测量准确性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.01 OHM 3W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |
| 产品图片 |
|

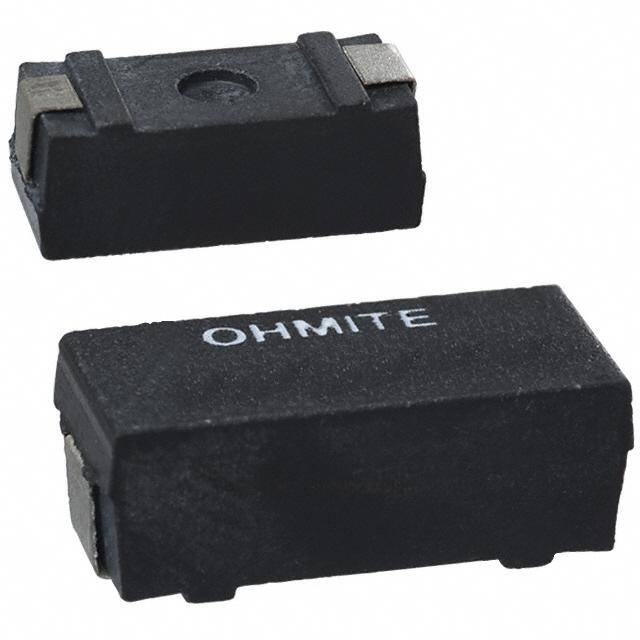

| 产品型号 | RW3R0DBR010JE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | SMD J 引线，凹陷型 |
| 功率(W) | 3W |
| 包装 | 散装 |
| 大小/尺寸 | 0.625" 长x 0.273" 宽（15.88mm x 6.93mm） |
| 容差 | ±5% |
| 封装/外壳 | 6327 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 100 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.01 |
| 端子数 | 2 |
| 高度 | 0.231"（5.87mm） |
