Datasheet下载- 型号： RW2S0CBR030JT
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW2S0CBR030JT由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW2S0CBR030JT价格参考。OhmiteRW2S0CBR030JT封装/规格：未分类， 暂无。您可以下载RW2S0CBR030JT参考资料、Datasheet数据手册功能说明书，资料中有RW2S0CBR030JT 详细功能的应用电路图电压和使用方法及教程。
Ohmite品牌的RW2S0CBR030JT是一款高精度、低阻值的表面贴装片式电流检测电阻器（Shunt Resistor），阻值为0.030Ω（30mΩ），容差±5%，额定功率1W，采用2512封装（6.35×3.2mm），具备低TCR（温度系数）、四端子结构（Kelvin连接）及优异的脉冲耐受能力。 其典型应用场景包括： - 电源管理与DC-DC转换器中的输出电流监测与过流保护； - 电池管理系统（BMS）中对充放电电流的高精度采样，保障锂电安全； - 工业电机驱动与变频器中IGBT/模块的实时电流反馈与短路保护； - 服务器/通信电源的负载电流监控与动态功耗管理； - 汽车电子（符合AEC-Q200基础要求，需确认具体批次认证）如车载充电机（OBC）、DC-DC转换模块中的电流检测。 该电阻凭借低阻值、低热电动势和稳定温漂特性，特别适用于需要高信噪比、避免自发热引入误差的大电流（通常1–20A范围）精密采样场合。使用时建议采用对称PCB布局、开尔文走线，并远离热源以确保测量准确性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.03 OHM 2W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

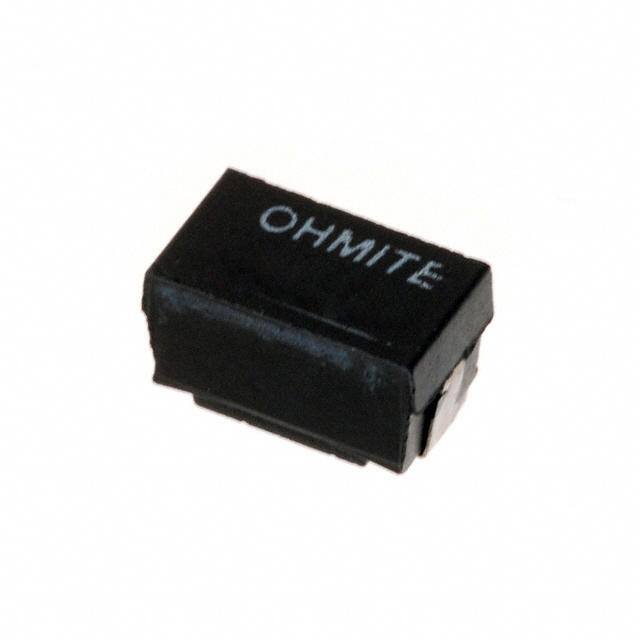

| 产品图片 |
|
| 产品型号 | RW2S0CBR030JT |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 产品目录绘图 |
|
| 供应商器件封装 | SMD J 引线，基座 |
| 其它名称 | RW2S0CBR030JTR |
| 功率(W) | 2W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.407" 长 x 0.226" 宽（10.34mm x 5.74mm） |
| 容差 | ±5% |
| 封装/外壳 | 4122 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 1,000 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.03 |
| 端子数 | 2 |
| 高度 | 0.227"（5.77mm） |
