Datasheet下载- 型号： RW1S5CAR100JE
- 制造商： Ohmite
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RW1S5CAR100JE由Ohmite设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RW1S5CAR100JE价格参考。OhmiteRW1S5CAR100JE封装/规格：未分类， 暂无。您可以下载RW1S5CAR100JE参考资料、Datasheet数据手册功能说明书，资料中有RW1S5CAR100JE 详细功能的应用电路图电压和使用方法及教程。
Ohmite RW1S5CAR100JE 是一款高可靠性、厚膜工艺的片式电阻器（表面贴装型），阻值为0.100 Ω（100 mΩ），精度±5%（J级），额定功率1 W，封装尺寸为2512（6.35 mm × 3.2 mm），具备低TCR（典型±200 ppm/°C）、抗硫化设计及宽工作温度范围（-55°C 至 +170°C）。 其主要应用场景包括： - 电流检测与采样：凭借低阻值与1 W高功率承载能力，广泛用于开关电源、电机驱动、电池管理系统（BMS）中对负载电流进行精确检测； - 工业控制与电源模块：适用于变频器、PLC输出电路、DC-DC转换器等需稳定功耗和耐高温的场合； - 汽车电子：满足AEC-Q200基础可靠性要求（注：该型号非AEC-Q200认证品，但常用于车载非安全关键系统，如车身控制、照明驱动中的电流反馈回路）； - 仪器仪表与测试设备：在精密电流监控、电子负载、功率分析仪中提供稳定、低感抗的采样路径。 该器件采用端电极镀锡铜合金，兼容无铅回流焊工艺，适合自动化SMT生产。需注意：实际应用中应校准热效应引起的阻值漂移，并确保PCB布局具有足够散热铜箔以维持额定功率性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 0.1 OHM 1.5W 5% SMD |
| 产品分类 | 芯片电阻 - 表面安装 |
| 品牌 | Ohmite |
| 数据手册 | |

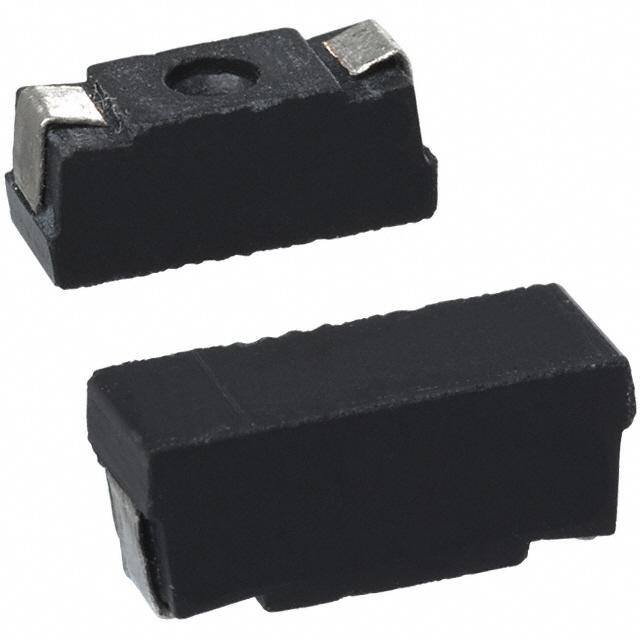

| 产品图片 |
|
| 产品型号 | RW1S5CAR100JE |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | RW |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24653 |
| 供应商器件封装 | SMD J 引线，基座 |
| 功率(W) | 1.5W |
| 包装 | 散装 |
| 大小/尺寸 | 0.394" 长 x 0.159" 宽（10.01mm x 4.04mm） |
| 容差 | ±5% |
| 封装/外壳 | 3916 J 形引线 |
| 成分 | 绕线 |
| 标准包装 | 100 |
| 温度系数 | ±90ppm/°C |
| 特性 | 电流检测 |
| 电阻(Ω) | 0.1 |
| 端子数 | 2 |
| 高度 | 0.164"（4.17mm） |
