Datasheet下载- 型号： RTW156R7C
- 制造商： TDK-LAMBDA CORPORATION
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RTW156R7C由TDK-LAMBDA CORPORATION设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RTW156R7C价格参考。TDK-LAMBDA CORPORATIONRTW156R7C封装/规格：未分类， 暂无。您可以下载RTW156R7C参考资料、Datasheet数据手册功能说明书，资料中有RTW156R7C 详细功能的应用电路图电压和使用方法及教程。
TDK-Lambda Americas Inc. 的 RTW156R7C 是一款工业级 AC-DC 电源模块，额定输出为 156 W（24 V / 6.5 A），具备宽范围交流输入（85–264 VAC）、高效率（>90%）、PFC（有源功率因数校正）及全面保护功能（过压、过流、过温、短路）。其典型应用场景包括： - 工业自动化设备：为PLC I/O模块、传感器、小型HMI人机界面、伺服驱动器控制电路等提供稳定24 V DC供电； - 医疗电子设备：适用于符合IEC 60601-1基本安全要求的非生命支持类设备（如便携式监护仪辅助电源、诊断仪器内部逻辑电源）； - 测试与测量仪器：为ATE（自动测试设备）、数据采集系统、信号调理模块等提供低噪声、高稳定性的主电源或辅助电源； - 通信基础设施：用于小型基站控制器、网络交换机/路由器的板载供电、光模块供电单元等； - 嵌入式系统与边缘计算节点：为工业网关、边缘AI盒子、现场可编程控制器（FPAC）等提供紧凑可靠的前端AC-DC转换。 该型号采用开放式框架设计（无外壳）、自然对流冷却（无需风扇），适合空间受限且需高可靠性、长寿命（MTBF > 500,000 小时）的嵌入式安装环境。注意：RTW156R7C 为Class I 设备（带接地），须按规范连接保护地以满足安规与EMI要求。
| 参数 | 数值 |
| 产品目录 | 电源 - 外部/内部（外接）电源 |
| 描述 | POWER SUPPLY IND 15V 6.7A 101W开关电源 101W 15V 6.7A |
| 产品分类 | AC DC 转换器电源 |
| 品牌 | TDK-Lambda Americas IncTDK-Lambda |
| 产品手册 | |

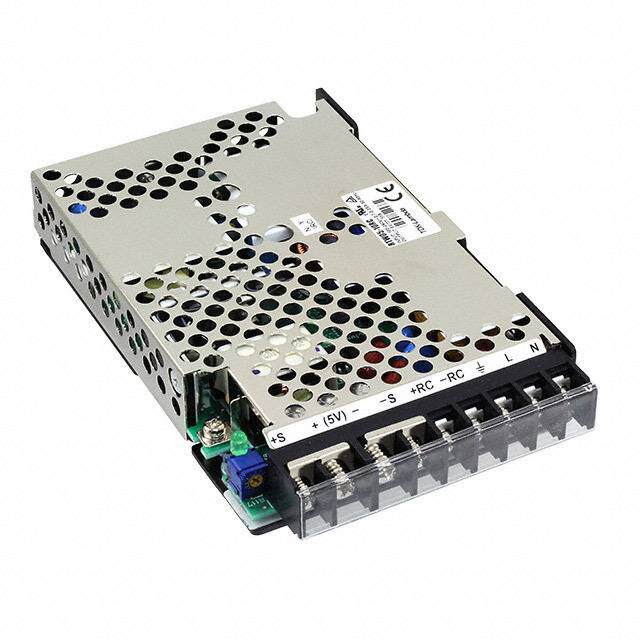

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 开关电源,TDK-Lambda RTW156R7CRTW |
| 数据手册 | |
| 产品型号 | RTW156R7CRTW156R7C |
| 产品 | Switching Supplies |
| 产品种类 | 开关电源 |
| 其它名称 | RTW15-6R7C |
| 功率(W) | 100W |
| 功率(W)-最大值 | 101W |
| 单位重量 | 1 kg |
| 商标 | TDK-Lambda |
| 商用/医用 | Commercial |
| 大小/尺寸 | 6.30" 长 x 0.98" 宽 x 3.23" 高（160.0mm x 24.9mm x 82.0mm） |
| 安装类型 | 底座安装 |
| 安装风格 | Chassis |
| 宽度 | 6.69 in |
| 尺寸 | 3.54 in L x 6.69 in W |
| 工作温度 | -10°C ~ 71°C |
| 应用 | ITE（商业） |
| 开放式框架/封闭式 | Enclosed |
| 所需最小负载 | - |
| 效率 | 87% |
| 标准包装 | 1 |
| 特性 | 可调输出，远程开关，遥测，通用输入 |
| 电压-输入 | 85 ~ 265 VAC |
| 电压-输出1 | 15V |
| 电压-输出2 | - |
| 电压-输出3 | - |
| 电压-输出4 | - |
| 电压-隔离 | 3kV（3000V） |
| 电流-输出（最大值） | 7A |
| 类型 | 封闭式Power Supplies |
| 系列 | RTW |
| 认可 | CE， cURus， TUV |
| 认证 | UL60950-1, EN60950-1 |
| 输入电压 | 85 VAC to 265 VAC |
| 输出功率额定值 | 101 W |
| 输出数 | 1 |
| 输出电压—通道1 | 15 V |
| 输出电流—通道1 | 6.7 A |
| 输出端数量 | 1 Output |
| 长度 | 3.54 in |
| 零件号别名 | RTW15-6R7C |
| 高度 | 2.13 in |
