Datasheet下载- 型号： RT9711GB
- 制造商： RICHTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RT9711GB由RICHTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RT9711GB价格参考。RICHTEKRT9711GB封装/规格：未分类， 暂无。您可以下载RT9711GB参考资料、Datasheet数据手册功能说明书，资料中有RT9711GB 详细功能的应用电路图电压和使用方法及教程。
RT9711GB（Richtek USA Inc.出品）是一款高边负载开关（PMIC - 配电开关/负载驱动器），采用SOT-23-5封装，内置N沟道MOSFET，支持3–5.5V输入电压，持续输出电流达2A，具备低导通电阻（典型值45mΩ）、受控的软启动（缓升时间约1.5ms）及过流、过温、反向电流阻断等保护功能。 其典型应用场景包括： • 便携式电子设备电源管理：如智能手机、平板电脑中为USB接口、LED背光、SIM卡槽、SD卡等外设模块提供独立、可控的供电通路，实现按需上电与功耗优化； • USB Type-C/USB PD系统：作为端口电源开关，配合协议芯片实现VBUS通断控制与热插拔保护； • 工业与IoT终端：用于MCU或SoC外围传感器、通信模块（如Wi-Fi/BLE模组）、EEPROM等的分时供电，提升系统能效与可靠性； • 主板/嵌入式系统：在多电压域设计中承担子系统电源使能（EN控制）、浪涌电流抑制及故障隔离功能，简化电源时序设计。 该器件通过逻辑电平使能引脚（EN）实现毫秒级快速启停，无外部元件需求，显著降低BOM成本与PCB面积，适用于对空间、效率与鲁棒性要求较高的中低功率配电场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC PWR SWITCH USB 1.5A SOT23-5 |
| 产品分类 | PMIC - 电源分配开关 |
| 品牌 | Richtek USA Inc |
| 数据手册 | http://www.richtek.com/download_ds.jsp?s=365 |

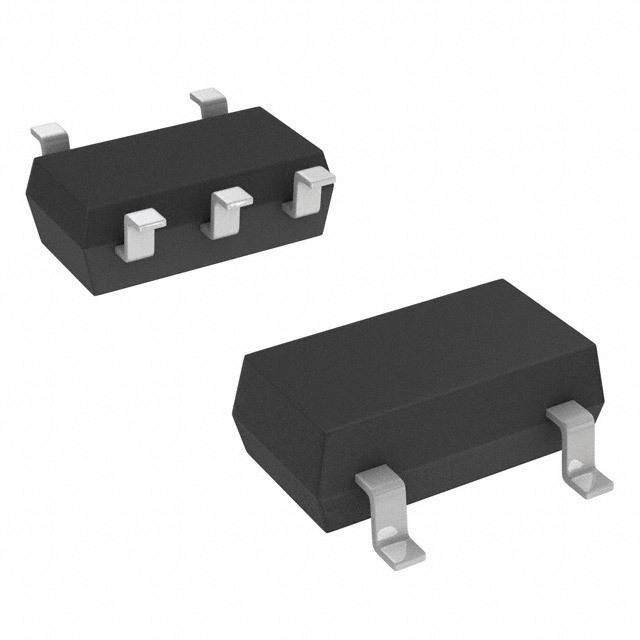

| 产品图片 |
|
| 产品型号 | RT9711GB |
| Rds(On) | 100 毫欧 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://www.richtek.com/download.jsp?t=UyUyRmFzc2V0cyUyRjIwMDklMkYwNiUyRjE3JTJGcGFnZTY1MTYwenRpeGIucGRmJTNEJTNEJTNE%0AR0w5NTI1LUMtLVBiLWZyZWUrUHJvZHVjdCsrR3JlZW4rUHJvZHVjdCtTdGF0ZW1lbnQrMDkwNjE2%0AQw%3D%3D |
| 产品系列 | - |
| 供应商器件封装 | SOT-23-5 |
| 内部开关 | 是 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-74A，SOT-753 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 3,000 |
| 电压-输入 | 2.5 V ~ 5.5 V |
| 电流限制 | 2.5A |
| 类型 | 通用 |
| 输出数 | 1 |
