Datasheet下载- 型号： RS3G-13
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供RS3G-13由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 RS3G-13价格参考。Diodes Inc.RS3G-13封装/规格：未分类， 暂无。您可以下载RS3G-13参考资料、Datasheet数据手册功能说明书，资料中有RS3G-13 详细功能的应用电路图电压和使用方法及教程。
RS3G-13（Diodes Incorporated）是一款高性能、表面贴装型快恢复整流二极管，采用SMA（DO-214AC）封装，额定参数为600V反向电压（VRRM）、3A平均整流电流（IF(AV)），反向恢复时间典型值仅50ns，正向压降低至1.3V（IF=3A时）。 其主要应用场景包括： ✅ 开关电源（SMPS）次级整流：适用于AC-DC适配器、PC电源、LED驱动电源等，凭借快恢复特性可有效降低开关损耗与EMI； ✅ DC-DC变换器：在隔离式或非隔离式拓扑（如反激、正激）中用作高频整流元件； ✅ 工业控制与电机驱动：用于变频器、PLC电源模块及继电器/电磁阀驱动电路中的续流与整流保护； ✅ 消费电子与家电电源：如电视、机顶盒、充电器等对效率、尺寸和可靠性要求较高的紧凑型电源设计； ✅ 通用高频整流场合：替代传统慢速整流管（如1N4007），显著提升系统能效与热性能。 该器件具备良好的雪崩耐受能力、高结温（TJ = 150°C）及符合AEC-Q200（部分批次）的可靠工艺，亦适用于部分车载辅助电源场景（非主驱系统）。注意：实际应用中需合理设计PCB散热焊盘，并避免持续满载无降额使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST RECOVERY 400V 3A SMC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Diodes Incorporated |
| 数据手册 | |

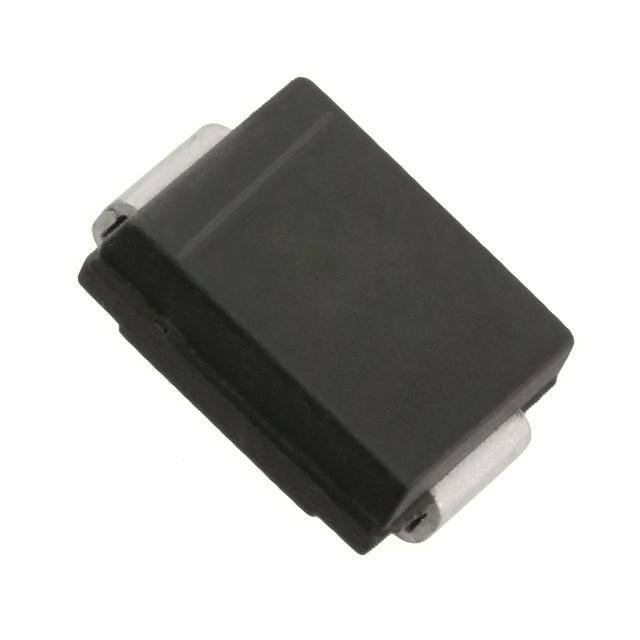

| 产品图片 |
|
| 产品型号 | RS3G-13 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 3A |
| 不同 Vr、F时的电容 | 50pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 400V |
| 二极管类型 | 标准 |
| 供应商器件封装 | SMC |
| 其它名称 | RS3G13 |
| 包装 | 剪切带 （CT） |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AB，SMC |
| 工作温度-结 | -65°C ~ 150°C |
| 标准包装 | 1 |
| 电压-DC反向(Vr)（最大值） | 400V |
| 电流-平均整流(Io) | 3A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
